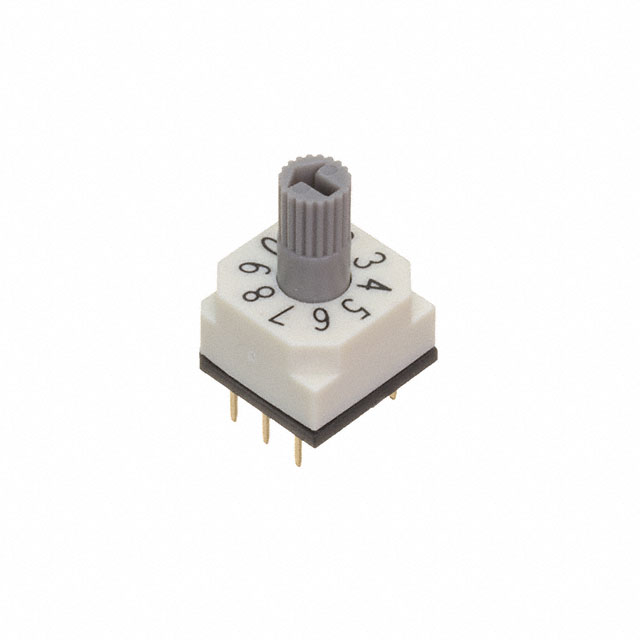

C&K CRE10ROTL0C 旋转开关产品概述
C&K CRE系列中的CRE10ROTL0C是一款专为小型化、高可靠性数字信号输入设计的通孔旋转开关，采用BCD编码电路，适用于需要十进制选择功能的电子设备。以下从核心特性、参数、结构、应用等方面展开概述。
一、产品核心定位与关键特性
该开关属于C&K CRE系列，聚焦BCD编码输出的旋转切换需求，核心特性包括：
- 直接输出十进制对应的二进制编码，无需额外解码电路，简化系统设计；
- 镀金触头+黄铜基材，兼顾接触可靠性与抗腐蚀性能；
- 可水洗设计，兼容电子制造中的清洗工艺；
- 小型化结构，适合紧凑设备布局。
二、关键电气性能参数
CRE10ROTL0C的电气参数针对小信号电路优化，满足多数低压直流系统需求：
- 额定值：150mA（连续工作电流）、42VDC（直流工作电压），适配低功耗数字电路；
- 电路类型：BCD编码（10针设计，对应十进制0-9的二进制输出），可直接对接数字逻辑电路；
- 触头性能：黄铜基材+镀金表面处理，接触电阻低、抗氧化能力强，长期使用不易出现接触不良。
三、机械结构与可靠性设计
机械设计兼顾操作便利性与耐用性：
- 致动器：带轴旋转+凸起式设计，操作手感清晰，便于手动旋转切换位置；
- 尺寸规格：板上高度15.70mm，长度10.00mm，间距2.54mm（标准通孔间距），适配紧凑PCB布局；
- 寿命指标：机械寿命与电气寿命均为10,000次循环，满足一般仪器设备的使用周期；
- 基体材料：液晶聚合物（LCP），耐高温（焊接过程无变形）、耐化学腐蚀，支撑可水洗特性。
四、环境适应性与工艺兼容性
该开关针对多场景环境优化：
- 工作温度范围：-20°C至85°C，覆盖常规工业、消费电子及部分医疗设备的环境需求；
- 可水洗性：符合电子制造中波峰焊后清洗的工艺要求，避免残留助焊剂影响性能；
- 包装形式：管件包装，便于自动化装配与库存管理。
五、安装与端接方式
采用传统通孔安装，适配主流PCB装配流程：
- 安装类型：通孔安装，可通过手工焊接或波峰焊实现；
- 端接样式：PC引脚（直插式），间距2.54mm（0.1英寸），与标准PCB焊盘完全兼容；
- 针位数：10针，包含BCD编码输出端与公共端，接线简单易操作。
六、典型应用场景
CRE10ROTL0C的BCD编码特性与小型化设计，使其适用于以下场景：
- 工业控制设备：PLC、变频器等设备的参数设置旋钮（如频率、地址选择）；
- 测试测量仪器：示波器、信号发生器的功能模式切换（如量程、通道选择）；
- 医疗设备：小型诊断仪器（如血糖仪、监护仪）的模式切换（可水洗特性适配医疗级清洁要求）；
- 消费电子：智能家居控制器（如灯光场景、温度模式选择）、音频设备的输入切换。
综上，CRE10ROTL0C凭借BCD编码、小型化、高可靠性等特点，成为需要十进制数字输入的电子设备的实用选择，尤其适合对空间、可靠性有要求的应用场景。
