Keystone 8196 螺钉式PCB端子产品概述
一、产品核心定位与身份

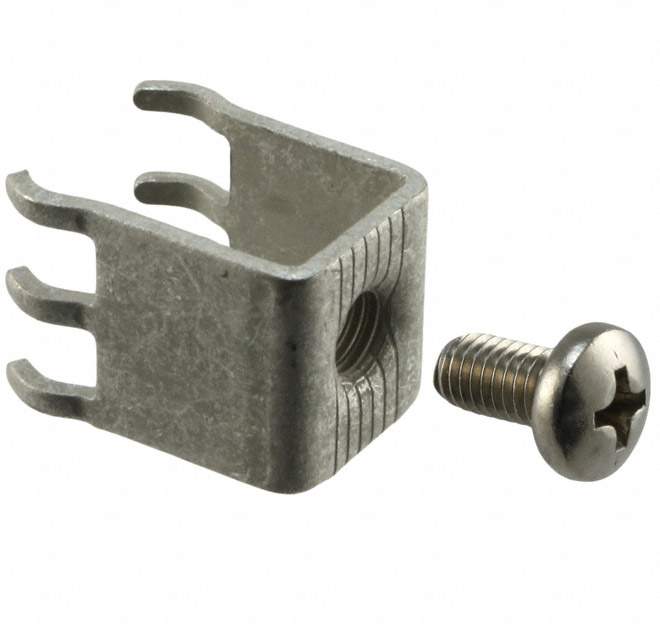

Keystone 8196是一款螺钉紧固式PCB电源分接头，属于工业级连接器范畴，专为印刷电路板（PCB）的电源/信号端接设计。产品聚焦“可靠连接+大电流承载+多路适配”核心需求，广泛应用于工业控制、电源模块等对端接稳定性要求较高的场景，是Keystone端子产品线中高性价比的中功率端接方案。
二、关键参数拆解与技术要点
8196的核心参数明确了其性能边界与适配场景，具体如下：
- 端子类型：螺钉端子（电源分接头）→ 采用螺纹紧固原理，接触可靠性优于弹簧端子，适合大电流长期工作；
- 螺钉规格：10-32（美制标准螺纹）→ 通用性强，适配常见扭矩工具，扭矩可控（建议0.8-1.2N·m）；
- 端接方式：卡入式+通孔安装 → 先通过卡入结构定位PCB，再配合通孔焊接固定，简化组装流程；
- 额定电流：30A（直流/交流通用）→ 中功率承载能力，可覆盖多数工业设备、电源适配器的电流需求；
- 引脚数量：6个独立通道 → 可同时端接多路电源或信号，减少PCB布局空间，提升集成度；
- 安装类型：通孔（Through-Hole）→ 适合传统PCB焊接工艺，抗振动性能优于表面贴装（SMD），适合工业现场环境。
三、设计优势与实用价值
8196的设计围绕“可靠性+效率+适配性”展开，具体优势如下：
- 端接可靠性：螺钉紧固结构可避免弹簧端子的疲劳失效问题，接触电阻稳定（≤10mΩ），长期工作发热低，适合24小时连续运行场景；
- 安装效率：卡入式定位无需额外工装，配合通孔焊接可快速完成批量组装，相比传统焊接端子节省约30%的组装时间；
- 电流余量充足：30A额定电流下，建议实际工作电流不超过24A（80%余量），可应对设备启动瞬间的浪涌电流；
- 多路适配灵活：6引脚设计支持“单路大电流分接”或“多路小电流并行”，适配不同设备的电源分配需求；
- 品牌品质保障：Keystone作为老牌连接器厂商，产品符合UL、RoHS等行业标准，工作温度范围覆盖-40℃至+85℃，耐振动（10-2000Hz）性能满足工业级要求。
四、典型应用场景
8196的参数与设计使其适配以下场景：
- 工业控制设备：PLC（可编程逻辑控制器）、伺服驱动器的电源输入/输出端接；
- 电源模块：开关电源、UPS（不间断电源）的输出分接头，实现多路负载供电；
- 通信设备：基站电源分配单元（PDU）的PCB端接，适配通信设备的稳定供电需求；
- 新能源辅助电路：小型储能电池组的充放电端接、光伏逆变器的辅助电源连接；
- 医疗设备辅助电路：对可靠性要求较高的诊断设备（如监护仪）的电源分配端接（需确认设备认证要求）。
五、选型与使用注意事项
为确保8196的稳定工作，需注意以下要点：
- 导线适配：建议使用0.5-4mm²（AWG 20-12）的铜芯导线，导线需剥去绝缘层（长度约5mm）后完全插入端子腔，避免裸露部分过长；
- 焊接工艺：通孔焊接时，焊料需完全覆盖端子引脚与PCB焊盘，焊接温度不超过260℃（避免损坏端子塑料件）；
- 环境限制：避免在腐蚀性气体（如硫化物）、高湿度（>95%RH）环境中长期使用，若需户外应用需额外防护；
- 扭矩控制：10-32螺钉需使用扭矩螺丝刀，避免过紧导致螺纹滑牙或端子变形，过松导致接触不良发热。
总结
Keystone 8196螺钉式PCB端子凭借可靠的螺纹端接、30A大电流承载、6引脚多路适配及便捷的通孔安装，成为工业控制、电源等领域中功率设备端接的优选方案。其兼顾性能与成本效益，适合对端接稳定性要求较高的批量应用场景，是替代传统焊接端子或弹簧端子的实用选择。
