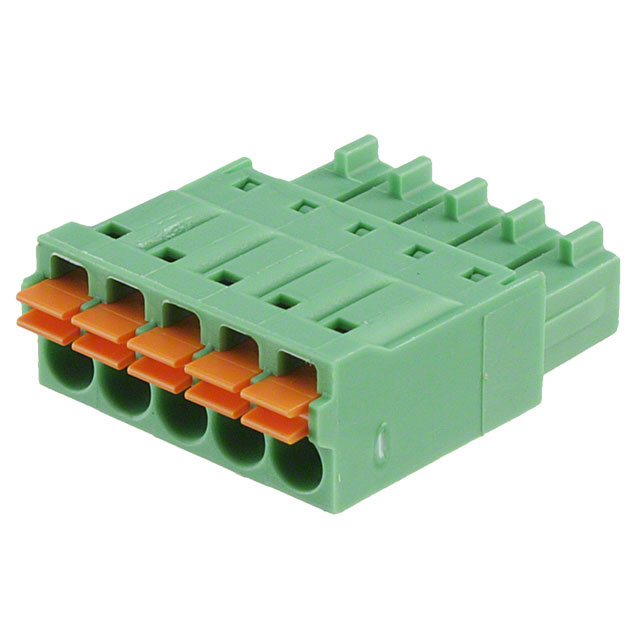

菲尼克斯1952296插拔式接线端子产品概述

菲尼克斯1952296是一款针对工业场景设计的3.5mm间距单排5PIN插拔式接线端子，以紧凑结构、可靠连接和工业级稳定性为核心优势，广泛适配自动化、电力等领域的信号与小功率电力传输需求。

一、核心参数与型号对应关系

1952296的型号编码精准匹配以下关键参数，是菲尼克斯插拔式端子系列中的标准化产品：

• 机械参数：间距3.5mm，单排布局，总PIN数5个，外壳颜色为工业常用绿色（便于设备内部标识与维护）；
• 电气参数：额定电流8A（符合线规范围），适配线规为AWG 1624（对应0.21.5mm²），参考同系列典型额定电压为320V AC/DC；
• 认证参数：符合UL 1059、VDE 0660等国际安全认证，阻燃等级达UL94V-0。

二、产品结构与设计特点

1952296采用插拔式公母端分体设计，核心结构特点适配工业环境的紧凑与可靠性需求：

• 接线端结构：采用笼式弹簧接线技术（Cage Clamp），兼具螺丝刀操作的便利性与弹簧压力的稳定连接，避免接线松动（扭矩要求0.4~0.6N·m）；
• PIN脚与外壳：PIN脚采用镀锡黄铜材质，确保低接触电阻与抗腐蚀性能；绝缘外壳为聚酰胺（PA）材料，耐高温（-40℃~+120℃）、耐冲击，适配宽温环境；
• 插拔设计：公母端精准对位，插拔力适中（≤50N插入/≥10N拔出），插拔次数≥500次，满足设备调试与维护中的反复插拔需求。

三、电气性能与安全特性

该端子针对工业应用的安全与稳定性进行了优化：

• 载流可靠性：8A额定电流覆盖0.2~1.5mm²线规的典型载流能力，避免过载风险；
• 绝缘性能：常温下绝缘电阻≥1000MΩ，耐电压2.5kV AC（50Hz，1min），有效防止短路与触电；
• 环境适应性：通过振动（102000Hz，1g）与冲击（10g，102000Hz）测试，可在工业振动环境中稳定工作；阻燃性符合UL94V-0，降低火灾风险。

四、典型应用场景

1952296的紧凑尺寸与灵活插拔特性，使其适配以下场景：

• 工业自动化：PLC模块、传感器、执行器的信号接线（如温度传感器、接近开关）；
• 电力电子：小型变频器、开关电源、UPS的输出接线；
• 通信设备：基站射频单元、交换机的辅助电源与信号传输；
• 医疗设备：小型诊断仪器（如血糖仪、监护仪）的内部接线（需符合医疗设备安全规范）。

五、安装与维护要点

为确保长期稳定工作，需注意以下安装维护事项：

• 接线操作：使用适配螺丝刀（如菲尼克斯SZ系列），按扭矩要求拧紧，避免过紧损坏端子或过松导致接触不良；
• 插拔注意：公母端对齐后垂直插拔，避免斜插导致PIN脚弯曲；
• 环境要求：避免在腐蚀性气体（如硫化物）或潮湿环境中无防护使用，若需户外应用需额外防护；
• 维护检查：定期检查接线是否松动、外壳是否有裂纹，若发现PIN脚氧化需及时清洁或更换。

六、品牌与品质优势

作为菲尼克斯的标准化产品，1952296继承了品牌的工业级品质：

• 全球认证：通过UL、VDE、CE等多地区认证，可直接用于出口设备；
• 可靠性验证：经过长期老化测试（1000h），确保产品寿命与设备生命周期匹配；
• 技术支持：菲尼克斯提供完整的datasheet、安装指南与技术咨询，便于工程设计与现场调试。

综上，菲尼克斯1952296以紧凑结构、可靠连接与工业级稳定性，成为工业自动化、电力电子等领域小功率信号与电力传输的优选接线端子。
