FFC2B28-12-G 产品概述
一、概述

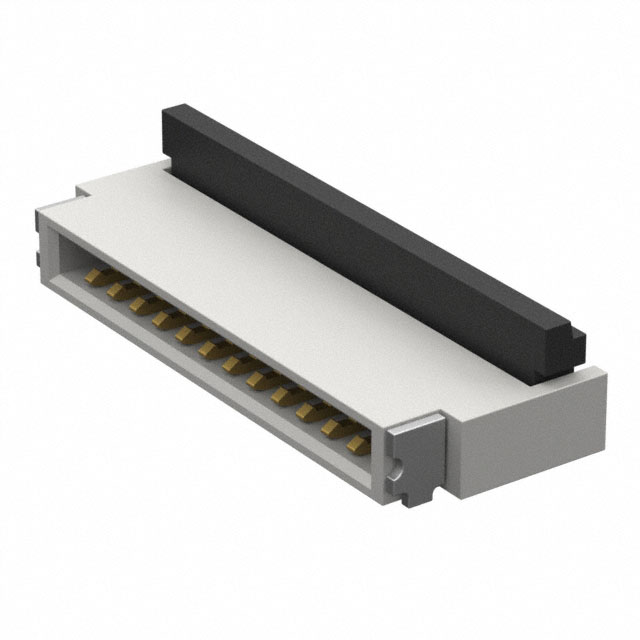

FFC2B28-12-G 是 GCT 品牌的一款低高度、翻盖式 FFC/FPC 连接器，适用于紧凑型电子产品对柔性扁平线缆的可靠连接。该产品为 12 针（12P）、0.5mm 间距的卧贴式（Right Angle）表面贴装（SMD）连接器，采用卷带（T/R）供货，面向对空间、可靠性和可量产焊接有较高要求的消费电子和便携设备设计。
二、主要规格
- 锁定特性：翻盖式（翻盖开合便于线缆插拔并锁定位置）
- 触点类型：双侧触点 / 上下接触（双面接触提高导通可靠性）
- 触点数量：12P（12 位）
- 间距：0.5 mm
- 接入柔性电缆厚度：0.3 mm
- 板上高度：1 mm（低型设计，有利于薄型 PCB 布局）
- 安装方式：卧贴（Right Angle）SMD，适配表面贴装工艺
- 触头材质：铜合金；触头镀层：金（提高接触可靠性及抗氧化能力）
- 工作温度范围：-25 ℃ 到 +85 ℃
- 包装：T/R 卷带包装，便于自动贴片与生产线使用
三、结构与材料特点
该连接器采用翻盖式结构，翻盖在插入 FFC/FPC 后扣紧以固定排线，安装与维修时开合方便。触头为铜合金基材并镀金处理，保证低接触电阻与长期稳定性。双侧触点设计使得同一连接点能从上、下两面接触排线导体，增强机械振动或热循环环境下的接触可靠性。卧贴低高度结构使其适合机壳高度受限或需要覆盖元件的场景。
四、典型应用
- 手机、平板等便携终端内部显示/触控排线连接
- 摄像模组与主板间的 FPC 连接
- 可穿戴设备、智能家居控制面板、工业面板等对厚度敏感的产品
- 需要自动化贴片与高速量产的电子制造场景
五、安装与使用注意事项
- 建议采用常规 SMD 回流工艺并根据 PCB 与元件的温度敏感性调整回流曲线，遵循厂商推荐的焊接工艺。
- 排线插入时打开翻盖，确认排线位置与方向后合上翻盖并听到或感觉到卡位。合页与锁扣避免施加过大外力以免损坏塑料件。
- 在设计 PCB 时预留与罩盖、邻近元件的间隙，确保翻盖开合与线缆弯折半径满足要求。
- 为保证长期可靠性，避免将连接器长期暴露于超过规格的温湿度或腐蚀性气体环境。
六、采购与质量
GCT 品牌、型号 FFC2B28-12-G，适用于自动化贴片生产的卷带（T/R）包装。选型时请确认 0.3 mm 排线厚度匹配、间距 0.5 mm 与 12P 针位满足电路设计需求。若需更详细的机械尺寸图、焊接温度曲线或可靠性测试报告，建议向供应商索取官方资料或样品进行验证。
