FH35C-13S-0.3SHW(50) 产品概述
一、产品简介

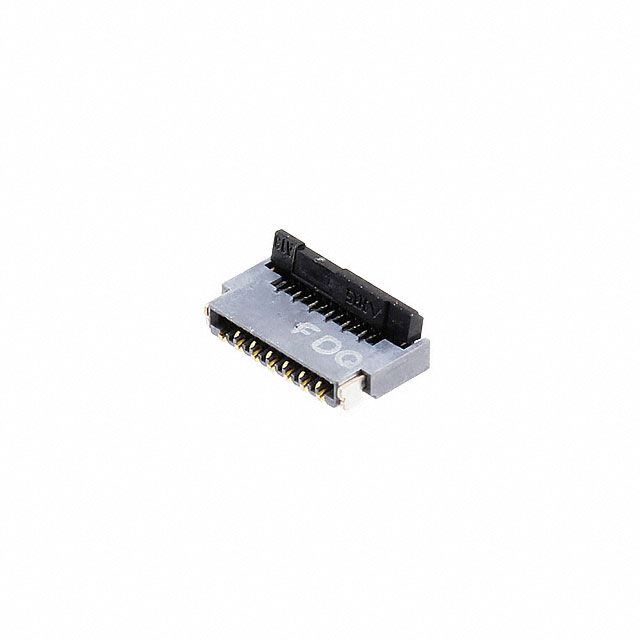

FH35C-13S-0.3SHW(50) 是广濑（Hirose）系列的细间距 FPC 连接器，属于 0.3 mm 接触间距的翻盖式（Flip-lock）表面贴装右角型连接器。该型号为13位（13P）双侧触点设计，适配厚度约 0.20 mm 的柔性电缆（FPC/FFC），在超薄、紧凑的电子产品中常见，用以实现可靠的板对柔性线缆信号互联。
二、主要规格与结构特点
- 接触数量：13P（13 位触点）
- 接触间距：0.30 mm（触点间距）
- 安装方式：表面贴装（SMD），直角（right-angle）卧贴安装，板上高度 0.88 mm（低旋风型）
- 锁定方式：翻盖式（Flip-lock），便于插入/锁定并增强振动下的可靠性
- 触点类型：双侧触点（上下接触），提高接触可靠性与信号完整性
- 接入 FPC 厚度：0.20 mm（典型）
- 触头材料：磷青铜（Phosphor bronze）
- 表面处理：金（Gold）镀层，增强耐磨和抗氧化性能
- 工作温度：-55 ℃ 至 +85 ℃（适用于多数消费类与工业级温度需求）
- 封装/参考：SMD，供应资料中标注 P=0.6 mm（请以厂家图纸为准进行 PCB 布局）
三、性能优势与典型应用
- 极低高度（0.88 mm）和 0.3 mm 细间距设计，适合手机、平板、可穿戴设备、相机模组、车载信息娱乐终端及 IoT 小型终端等对厚度和空间有严格限制的场景。
- 翻盖锁定机构支撑快速插拔、简化装配流程，并在震动或冷热循环中保持可靠接触。
- 双侧触点设计使接触面积增大、接触阻抗更稳定，配合金镀层可获得更优的电气稳定性和接触寿命。
- 宽温工作范围满足消费与部分工业应用温度需求。
四、装配与工艺注意事项
- 焊盘设计与贴片：由于接触间距细（0.3 mm），PCB 焊盘与阻焊需严格按厂家推荐 land pattern 设计，避免桥连或锡不足。请以 Hirose 官方资料为准。
- 回流焊工艺：推荐按厂方回流温度曲线操作，注意翻盖在回流前是否需要保护（部分装配流程建议先不合上翻盖以免受热变形）。
- 插入与拔出：插入力与保持力随 FPC 厚度和翻盖位置变化；装配时建议检测插入力范围，配合应力缓释（胶点或固定件）以延长寿命。
- 清洗与防护：细间距产品对清洗残留敏感，选择兼容的清洗剂并控制流体方向，避免残留造成漏电或接触不良。
- ESD 与接地：在敏感信号场合注意静电防护与接地设计，尤其在拆装过程中要做好防护措施。
五、选型建议与风险提示
- 如果产品对信号速率或阻抗匹配有严格要求，应结合实际信号频段与走线结构做仿真或样品评估，细间距并不等同于内建受控阻抗。
- 使用环境如存在高湿、高盐雾或化学腐蚀介质，尽量评估金镀层寿命与可靠性，必要时选择更高等级的防护或额外保护措施。
- 小间距对产线贴装精度和回流工艺要求高，量产前需与装配团队确认贴装机、SPI 检测与回流曲线的可重复性。
- 建议向供应商索取完整的 3D 模型、PCB land pattern、焊接规范和机械性能数据（插拔寿命、插入力、保持力等）以完成最终设计确认。
六、结语
FH35C-13S-0.3SHW(50) 以其 0.3 mm 细间距、低高度及翻盖锁定设计，充分满足现代超薄电子产品对高密度、可靠连接的需求。选型时请结合具体机械空间、信号特性与装配能力进行验证，并参考 Hirose 官方资料与样品测试，以确保量产后的良率与可靠性。若需更详细的机械图纸或电气/可靠性数据，可根据具体需求获取厂方 Datasheet 与样品确认。
