MA4P7455-1141T 产品概述
一、产品简介

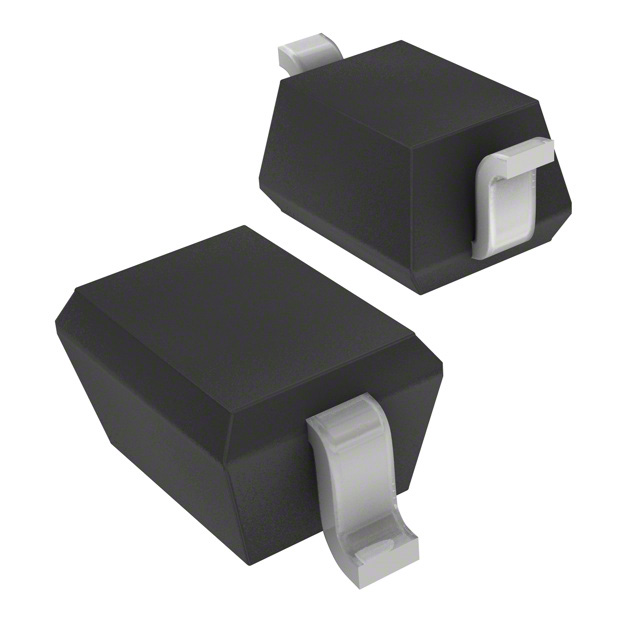

MA4P7455-1141T 是 MACOM 推出的射频 PIN 二极管,单只独立器件,采用 SOD-323 小型封装。器件设计用于射频开关、衰减器、限制器和保护电路等应用场景,能够在高反向电压环境下保持可靠工作。
二、主要特性
- PIN 结构,适合射频信号控制与吸收。
- 直流反向耐压 Vr = 100 V,适用于高压反向偏置场合。
- 最大正向电流 If = 150 mA,配合适当的偏流可实现快速切换与衰减。
- 最大功耗 Pd = 200 mW,符合小信号器件的功耗限制。
- SOD-323 表面贴装封装,体积小,适合高密度 PCB 布局。
三、电气参数与限制
使用本器件时应严格遵守电气极限:反向电压不超过 100 V,正向电流不超过 150 mA,耗散功率不超过 200 mW。PIN 二极管在射频工作点下的等效电阻与电容受偏置电流影响,需根据具体频段与偏置条件作电路仿真或测量验证。
四、典型应用
- 射频开关(T/R 切换)
- 可调衰减器与电平控制
- 射频保护与限制器
- 相位移器与可控阻抗网络
适用于通信基站、卫星链路、雷达前端、测试测量设备等需要射频控制及高压耐受的场合。
五、封装与热管理
SOD-323 为小型 SMD 封装,便于表面贴装生产,但散热能力有限。由于最大耗散功率为 200 mW,须在 PCB 设计时考虑热阻与散热路径,通过合理的铺铜和接地设计改善热传导。
六、安装与焊接建议
遵循 SMD 器件的常规回流焊工艺,注意避免超出器件的热极限和潮湿敏感性规范。焊接前后做好 ESD 防护与湿敏处理,器件对反复热循环应进行可靠性验证。
七、选型与采购建议
在选用时确认器件型号 MA4P7455-1141T 与所需电气极限匹配。如需更高电流或更大功耗,应考虑更大封装或不同型号。采购请通过 MACOM 授权分销渠道获取原装器件,并参考最新数据手册以获得详尽频率响应与等效电参数。
