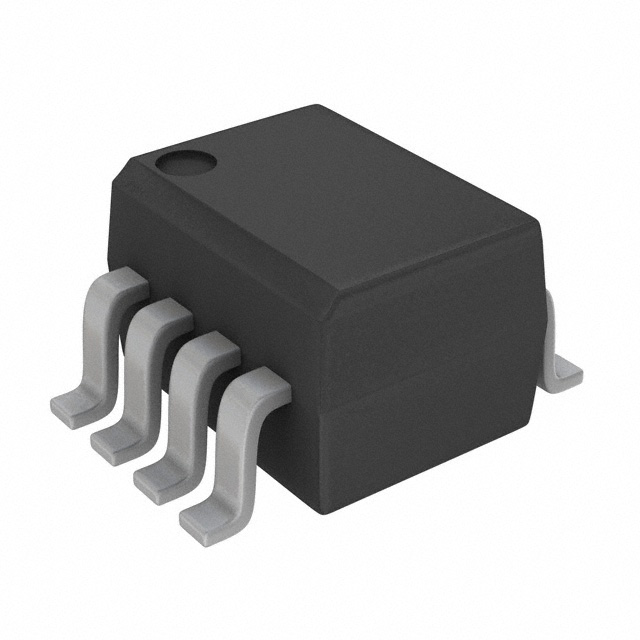

ACPL-227-50BE 产品概述
ACPL-227-50BE 是 Broadcom（博通）出品的一款双通道光电隔离器（光耦），输入为直流 LED，输出为光电三极管（phototransistor）。器件在保证高隔离等级的同时，提供较大的输出承受电压和较宽的电流传输比（CTR）范围，适合用于数字信号隔离、微控制器接口、开关电源反馈及电源管理等需要电气隔离的场合。
一、主要性能亮点
- 品牌：Broadcom（博通）
- 型号：ACPL-227-50BE
- 输入类型：DC（LED）
- 输出类型：光电三极管（双通道独立输出）
- 隔离电压：3.75 kVrms（高电压隔离能力，适合工业级隔离）
- 工作温度范围：-55 ℃ 至 +110 ℃
- 封装：SO‑8（4.4 mm 宽度）双通道封装，节省 PCB 面积
二、关键电气参数（概览）
- LED 正向压降 Vf（典型）：1.2 V
- LED 允许正向电流 If（最大）：50 mA（注意这是绝对最大额定，设计中应留裕量）
- LED 直流反向耐压 Vr（最大）：6 V
- 输出最大负载电压（Collector‑Emitter）: 80 V
- 输出（集电极）最大电流：50 mA
- 集电极–发射极饱和压降 VCE(sat)：≤ 400 mV（在 IF = 8 mA，IC = 2.4 mA 条件下）
- 电流传输比 CTR：最小 50%，最大 / 饱和值 600%（说明输出电流对输入电流敏感度范围较大）
- 上升时间 tr：约 2 μs；下降时间 tf：约 3 μs（适用于中等速率数字信号隔离）
- 器件最大功耗 Pd：200 mW（器件总耗散限制）
说明：以上参数为器件典型/限定值，设计时应参考具体数据表（最低/最高条件、测试电流与温度）并考虑裕度。
三、典型应用场景
- MCU 与高电压/高噪声侧之间的数字隔离（例如 3.3 V 或 5 V 逻辑接口）
- 开关电源（SMPS）次级到初级的反馈隔离
- 工业控制与继电器驱动信号隔离
- 电流/电压检测信号隔离、模数/数模接口保护
- 需要双通道隔离但空间受限的应用（SO‑8 封装节省 PCB 空间）
四、使用建议与注意事项
- LED 驱动：器件 LED 的正向压降约 1.2 V。设计时按目标 If 计算串联限流电阻。例如在 5 V 驱动、若希望 If = 1 mA，则 R ≈ (5 − 1.2) / 1 mA ≈ 3.8 kΩ；若需要更高驱动（如 8 mA），相应 R ≈ 475 Ω。切勿超过 If 最大 50 mA。
- CTR 变化大：CTR 范围从 50% 到 600%，这意味着不同批次或不同工作条件下输出电流差异可能很大。实际设计应基于 CTR 最小值（保守设计）来保证在最差情况下仍能满足逻辑电平/驱动要求。
- 输出拉电阻：光电三极管为集电极开路式输出，需要外部上拉电阻到目标逻辑电压。上拉电阻大小需综合所需响应速度与输出电流：较小阻值可加快上升，但会增加功耗并可能使 VCE(sat) 条件下的电流过大。举例：若 IF=8 mA，按最小 CTR 50% 估算 IC≈4 mA，为使低电平接近 VCE(sat)=0.4 V，在 VCC=5 V 时 Rpull‑up ≈ (5−0.4)/4 mA ≈ 1.15 kΩ。
- 工作温度与热耗散：器件允许的工作温度范围很宽（-55~+110 ℃），但总功耗 Pd 只有 200 mW，实际应用中需注意多通道同时工作及 PCB 散热条件，避免超过耗散限制。
- 反向电压保护：LED 反向耐压 Vr 仅 6 V，注意在有可能出现反向电压的电路中增加反向保护（如肖特基二极管）。
- 输入/输出独立：双通道为独立通道，适合来源不同或需要隔离的两路信号，但仍属于同一封装、同一隔离结构，强烈建议按系统需求评估瞬态共模能力和布板实践。
五、封装与可靠性提示
- 封装形式：SO‑8（4.4 mm），双通道布局，适合自动贴片和标准回流焊工艺。
- 隔离性能：3.75 kVrms 隔离等级满足多数工业隔离要求，但在高危险等级或需更高耐压的系统中，应根据系统安全标准（如 VDE/UL）选择合适器件及保持更大的爬电／沿电距离。
- 测试与验证：在进入量产前请对关键参数（CTR、VCE(sat)、响应时间、温漂）做批量与温度测试，验证在目标 If、负载、温度下的行为符合系统要求。
六、典型电路说明（简要）
- 输入侧：LED 由控制信号经限流电阻接地或驱动电压，若存在反向脉冲建议并联保护二极管。
- 输出侧：光电三极管的集电极接至系统电源（或测量侧电源）通过上拉电阻，发射极接地。上拉电阻取值依据目标逻辑电平、响应速度和预计 IC（由 CTR 决定）计算。
总结：ACPL‑227‑50BE 是一款面向通用工业与消费电子的双通道光电三极管隔离器件，以高隔离电压、较宽 CTR 范围和紧凑 SO‑8 封装为特点。正确选型与保守电路设计（按 CTR 最小值与器件最大耗散考虑）能确保在各类隔离场景中获得稳定可靠的性能。若需更详细的引脚定义、典型曲线与试验条件，请参阅 Broadcom 正式数据手册。
