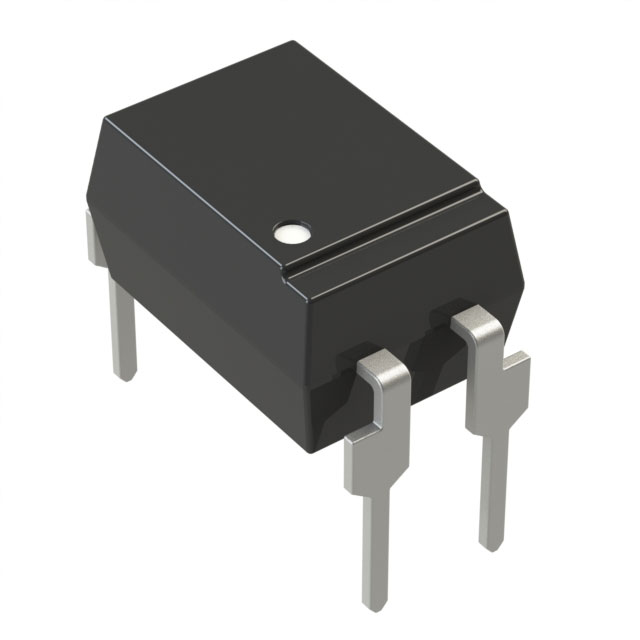

PC817X2NSZ9F
图片源于供应商或网络,实物可能存在差异,请以实物为准

PC817X2NSZ9F

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
SHARP/Socle Technology

品牌:

SHARP/Socle Technology

型号:

PC817X2NSZ9F

编号:

D3611759

包装:

管件

批号:

-

封装:

-

描述:

OPTOISOLATOR 5KV 1CH TRANS 4-DIP

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：光隔离器 晶体管 输出 5000Vrms 1 通道 4-DIP


产品参数

产品属性 属性值
Vce 饱和压降（最大） 200mV
上升、下降时间（典型值） 4µs，3µs
供应商器件封装 4-DIP
制造商 SHARP、Socle Technology
包装 管件
安装类型 通孔
封装、外壳 4-DIP（0.300"，7.62mm）
工作温度 -30°C ~ 100°C
接通 、 关断时间（典型值） -
电压 - 正向 (Vf)（典型值） 1.2V
电压 - 输出（最大值） 80V
电压 - 隔离 5000Vrms
电流 - DC 正向 (If)（最大值） 50 mA
电流 - 输出、通道 50mA
电流传输比（最大值） 600% @ 5mA
电流传输比（最小值） 50% @ 5mA
系列 PC817
输入类型 DC
输出类型 晶体管
通道数 1
零件状态 在售

PDF描述： 光隔离器 晶体管 输出 5000Vrms 1 通道 4-DIP

产品概述

产品概述：PC817X2NSZ9F

一、基本信息

PC817X2NSZ9F 是一款由夏普（SHARP）公司制造的高性能光电耦合器，采用DIP-4封装形式。该元器件利用光电耦合的原理，通过内部的光电二极管和光电三极管实现信号隔离和传递。PC817X2NSZ9F 的显著特点是其输出能力高达50mA，并且其适用的工作电压低至1.2V，这使得它在多种电子电路中表现出优异的兼容性和稳定性。

二、主要特性

  1. 光隔离性能：PC817X2NSZ9F 作为光电耦合器，通过光电信号的方式实现输入与输出之间的绝缘，能够有效防止高电压和噪声对信号的干扰，特别适合于高电压电路和敏感设备之间的隔离应用。

  2. 输出电流：该光电耦合器的最大输出电流为50mA，使其在驱动负载时具备了较好的能力。这一特性使得PC817X2NSZ9F能够广泛用于各种控制电路，包括继电器驱动、电子开关和报警信号传递等。

  3. 低输入电压：PC817X2NSZ9F 的最低工作电压为1.2V，并且支持较宽的工作电压范围（通常为1.2V至30V）。这一特性满足了不同应用场景中对电源条件的多样化需求。

  4. 封装与尺寸：采用DIP-4封装形式，PC817X2NSZ9F 便于在面包板或PCB板上进行插拔和焊接。其相对小巧的体积有助于节省电路板空间，同时简化设计过程。

三、应用领域

PC817X2NSZ9F 在电子行业中有着广泛的应用，可以有效提升系统的可靠性和安全性。其主要应用场景包括：

  1. 工业自动化：能够在PLC（可编程逻辑控制器）和传感器之间提供良好的信号隔离，有效减少电气噪声对系统的干扰，大幅提升生产线的稳定性。

  2. 通信设备：在数据传输和信号转发中，PC817X2NSZ9F 可实现信号的无损传输，确保数据完整性，尤其适合于数据采集和处理设备。

  3. 家电控制：用于家电设备的控制电路中，通过隔离高压和低压电路，保护微控制器模块，改善家电的安全性和可靠性。

  4. 汽车电子：在一些重要的汽车电子应用中，例如电动座椅和车载音响系统中，PC817X2NSZ9F 不仅可以实现高电压信号的安全传输，还可以承受内部电流波动，提高汽车电子系统的工作稳定性。

四、总结

PC817X2NSZ9F 作为一款高性能的光电耦合器，凭借其优良的电气特性和广泛的应用范围，成为现代电子设计中不可或缺的元器件之一。它不仅支持低电压和高电流的应用需求，并且通过优越的光电隔离性能，保护了系统的安全和可靠运行。无论是在工业自动化、通信设备还是消费电子产品中，PC817X2NSZ9F 都表现出卓越的性能，是设计师们在构建复杂电子系统时的理想选择。
