EC28A1560401 产品概述
一、产品简介

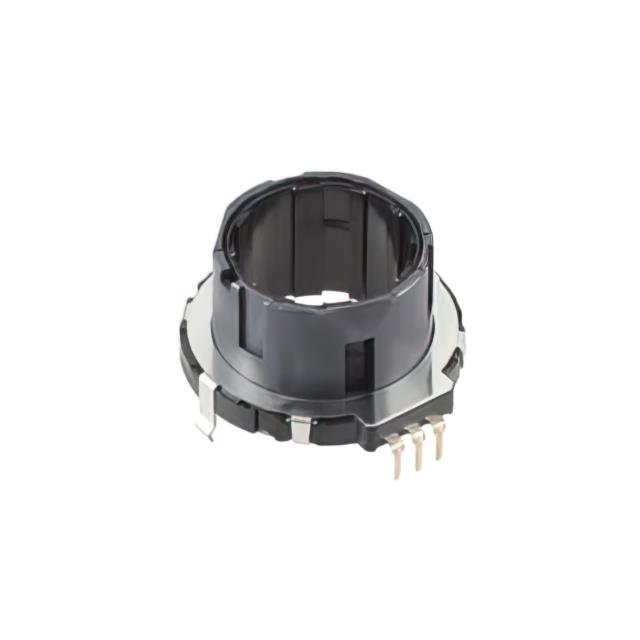

EC28A1560401 是 ALPS（阿尔卑斯）推出的一款增量式旋转编码器，属于插件（THT）封装，面向人机界面和位置检测等场合。器件提供两相 A/B 输出的方波信号，具有稳定的机械定位感和工业级工作温度范围，适合需要耐用性和可靠电气接口的嵌入式设计。
二、主要参数
- 编码器类型：增量式（Quadrature，两相信号 A、B）
- 节点数 / 脉冲数：30 位置（每转 15 脉冲）
- 输出形式：两相输出（A、B）
- 额定电压：5 V
- 额定电流：10 mA（参考）
- 安装方式：直插（THT / 插件）
- 工作温度：-40 ℃ ~ +85 ℃
- 品牌：ALPS（阿尔卑斯）
三、产品特性
- 结构坚固：THT 插件方式提供可靠的机械固定，适合经常操作或需要机械强度的面板安装。
- 清晰的两相信号：A、B 相互相位差 90°，便于方向识别与高精度脉冲计数。
- 宽温范围：-40 ℃ 至 +85 ℃，适应多种工业与消费环境。
- 低功耗操作：典型工作电流等级低（约 10 mA），便于电源设计与散热控制。
- 适度分辨率：15 脉冲/转适合旋钮选择、菜单滚动及速度检测等中低精度场景；30 个定位档位便于实现明显的机械定位感。
四、典型应用
- 仪表面板和控制面板的旋钮输入（菜单选择、音量/亮度调节）
- 工业设备的参数设定与位置微调
- 消费电子、家电和车载中控旋钮
- 机床或自动化设备中的角度或速度参考（配合计数或差分处理）
五、接口与使用建议
- 电气接口：A、B 两个增量输出需接入 MCU 或计数器输入；器件在 5 V 供电下工作，具体引脚类型（推挽或开路）请参照原厂资料。
- 上拉/下拉：若输出为开集电极设计，建议在板上配置 10 kΩ 量级的上拉电阻至 5 V；若为推挽型，可直接连接数字输入。
- 去抖处理：机械编码器存在抖动，建议在固件中加入消抖（软件滤波、状态机或定时采样）或硬件 RC 滤波以获得稳定计数。
- 抽样速率：根据最大转速选择输入捕获频率，保证不丢脉冲；使用外部中断或高速计数器能提高鲁棒性。
- 分辨率扩展：通过计数上升沿/下降沿或双边沿计数，可在不改器件本体的情况下提高有效分辨率。
六、安装与包装
- 插件焊接：建议使用标准通孔焊接工艺，焊接温度与时间请遵循元件耐热规格以避免性能退化。
- 机械安装：面板开孔尺寸与固定孔位应参照供应商的机械图纸，确保旋钮配合与定位档位对齐。
- 贮存与搬运：避免受潮与静电冲击，长期储存建议在干燥、常温环境并防尘防震。
七、选型与采购建议
在选型时，确认所需的分辨率（脉冲/转）、输出类型（开路/推挽）、物理接口和工作温度范围。ALPS 品牌在手感和耐用性方面有优势，适合对体验和可靠性有一定要求的产品。采购前建议向供应商索取完整数据手册（Datasheet）与机械图，以获得详细引脚定义和安装尺寸。
如需进一步的电路参考、去抖方案或与常见 MCU 的接法示意，可提供具体应用场景与系统要求，以便给出更针对性的设计建议。
