BCM5241A1KMLGT 以太网收发器产品概述
一、产品定位与核心身份
BCM5241A1KMLGT是博通（Broadcom）推出的单通道以太网收发器，专为需要多速率连接、低功耗设计的设备打造。作为博通以太网产品线的经典型号，它兼容IEEE 802.3核心标准，支持双绞线与光纤双介质传输，适配MII接口的MAC控制器，广泛覆盖工业、嵌入式及消费电子领域的以太网应用需求。
二、关键技术参数（核心性能边界）
该型号的参数明确了其性能定位，关键指标如下：
- 速率与介质覆盖：兼容三大主流以太网标准——10BASE-T（10Mbps双绞线）、100BASE-TX（100Mbps双绞线）、100BASE-EFX（100Mbps光纤），满足从低速到百兆的带宽需求；
- MAC接口兼容性：采用MII（介质独立接口），与IEEE 802.3u标准完全兼容，可无缝对接博通自家或第三方主流MAC控制器（如嵌入式MAC、工业级MAC）；
- 供电灵活性：支持2.5V核心电压+3.3V I/O电压双电源输入，适配多种系统平台的电源设计，无需额外电平转换电路；
- 功耗与通道数：单通道收发设计，典型工作功耗仅170mW，在百兆全双工模式下仍保持低功耗，有效降低设备散热与电源负担。
三、核心功能特性（实用设计亮点）
BCM5241A1KMLGT的功能设计聚焦“易用性+可靠性”，关键特性包括：
- 自动协商与自适应：内置IEEE 802.3u自动协商功能，可自动检测对端设备的速率（10/100Mbps）、双工模式（半/全双工），无需手动配置，简化系统调试流程；
- 双介质灵活切换：支持双绞线（10BASE-T/100BASE-TX）与光纤（100BASE-EFX）双介质可选，可根据现场布线需求（如长距离用光纤、短距离用双绞线）灵活切换，无需更换硬件；
- 链路状态可视化：提供LED驱动接口，可外接链路/活动指示灯，实时反馈连接状态（链路建立、数据收发），方便现场故障排查；
- 抗干扰与防护：内置ESD静电防护（符合IEC 61000-4-2标准），同时优化双绞线信号衰减补偿，100BASE-TX可支持100米CAT5线稳定传输；
- 宽温适应能力：工业级宽温范围（-40℃至+85℃），可在 harsh 工业环境（如工厂车间、户外设备）中持续稳定工作。
四、典型应用场景
该型号的参数与特性使其适配多种场景，核心应用包括：
- 工业以太网设备：PLC（可编程逻辑控制器）、工业网关、远程IO模块，满足工业环境下的低功耗、宽温及长距离传输需求；
- 嵌入式系统：物联网网关、智能终端、小型单端口交换机，适配MII接口的嵌入式MAC，简化硬件设计复杂度；
- 光纤扩展应用：户外监控摄像头、传感器节点等远端设备，通过100BASE-EFX接口实现数公里光纤可靠连接；
- 消费电子周边：小型网络存储（NAS）、智能路由器的扩展端口，支持百兆速率与低功耗设计，降低设备整体功耗。
五、封装与系统集成优势

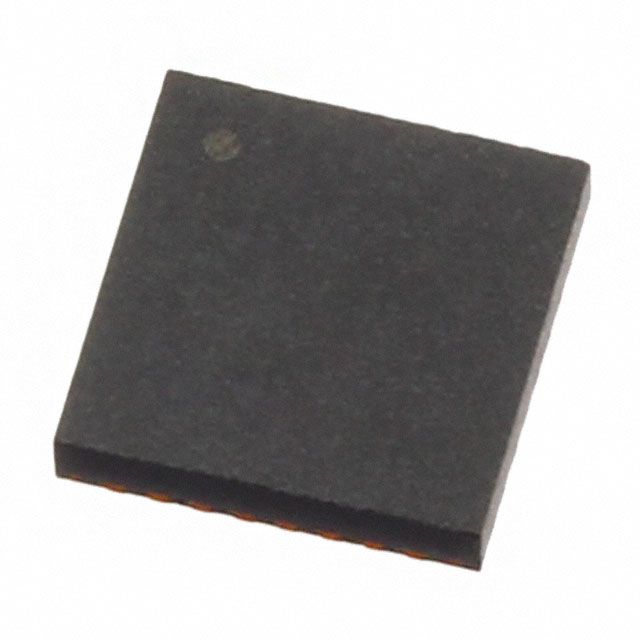

BCM5241A1KMLGT采用24引脚QFN封装（尺寸4mm×4mm），体积小巧，适合高密度PCB设计（如嵌入式模块、小型设备）；封装引脚布局优化了信号走线，减少串扰，提升传输稳定性；双电源输入设计无需额外电源管理芯片，进一步降低系统BOM成本与设计难度。
六、能效与可靠性总结
作为博通低功耗以太网收发器的代表型号，BCM5241A1KMLGT的核心优势在于“低功耗+多介质+高兼容性”：170mW典型功耗使其在电池供电设备中也能稳定工作；双介质支持覆盖双绞线与光纤场景；MII接口与自动协商功能简化了系统集成。无论是工业环境的 harsh 要求，还是嵌入式设备的紧凑设计，该型号都能提供可靠的以太网连接方案。
