MINI54TDE 产品概述
一、概要

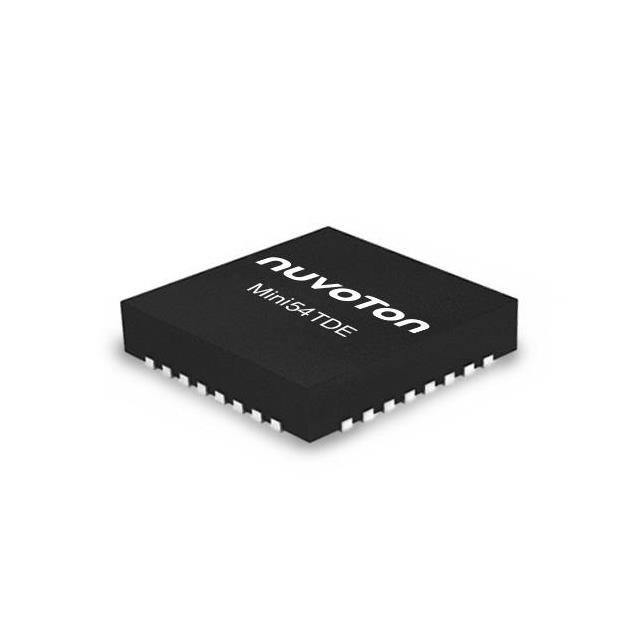

MINI54TDE 是新唐（NUVOTON）基于 ARM Cortex‑M0 内核的 32 位微控制器，面向体积受限且对性能、功耗和成本有平衡要求的嵌入式应用。器件提供 16KB 的片上 FLASH 程序存储、2KB 的 SRAM、最高 24MHz 主频，以及丰富的通用 I/O 和模拟功能，封装为 33‑引脚 QFN（4×4mm），适合小型工业控制、传感器节点、消费电子与便携产品等场景。
二、主要特性
- CPU 核心：ARM Cortex‑M0，32‑bit 处理架构，最高主频 24MHz，适合控制与数据采集类任务。
- 存储资源：16KB FLASH（程序存储），2KB SRAM（运行空间）。
- I/O 与外设：29 个通用 I/O 引脚，支持外设复用以满足多种接口需求（串口、SPI、I2C 等，具体管脚与外设映射请参考数据手册）。
- 模数转换：内建 10‑bit ADC，适合常见传感器与电池测量。
- 时钟：内置振荡器，支持无需外部晶振的方案以节约 BOM。
- 电源与温度：工作电压 2.5V～5.5V，工作温度范围 -40℃～+105℃，满足工业级环境要求。
- 封装：33‑QFN（4×4 mm），小尺寸利于紧凑板设计。
三、电气与环境规格（重点参数）
- 工作电压：2.5V 到 5.5V，利于单节锂电或 5V 系统兼容。
- 工作温度：-40℃ ～ +105℃，适合户外及工业条件。
- ADC 分辨率：10 bit。为获得最佳测量精度，建议在 PCB 设计与采样策略上采取抗扰与去耦措施。
- I/O 数量：29 路 GPIO，可实现多路数字 I/O、外部中断与定时控制。
（注：更多电气绝对最大额定值与时序参数请以官方数据手册为准。）
四、封装与机械建议
- 封装形式：33‑引脚 QFN，尺寸 4×4 mm，带热垫（thermal pad）。
- 焊接建议：采用回流焊工艺，热垫需与 PCB 的 GND 平面通过多个过孔连接以利散热与 EMC。
- 焊膏模板与焊盘：遵循 QFN 焊盘设计规范，避免错位与空焊；建议在热垫下保留适当的焊膏开口以控制焊接量。
- 布局：模拟信号与数字电源应分区布置，ADC 输入靠近芯片模拟引脚并尽量远离大电流回路。
五、设计注意事项与建议
- 电源去耦：在 VDD 引脚附近放置 0.1µF 陶瓷去耦电容，并配合 1µF～10µF 的旁路电容以稳定低频纹波。所有电源引脚建议接地平面。
- 复位与上电：为保证稳定上电与复位，建议加上复位电路或使用芯片内部看门狗／复位功能，按需加上上电复位延时。
- ADC 使用建议：为保证 10‑bit 的实际分辨率，输入源阻抗宜尽量低（一般建议 < 10kΩ），并在输入端加小的采样电容与 RC 低通滤波器以降低噪声。参考地线和模拟地应良好连接且避免大电流回路干扰。
- 时钟选择：内部振荡器可用于成本敏感或对时钟精度要求不高的应用；若需较高定时精度或通信波特率稳定性，建议加装外部晶振或谐振器。
- ESD 与保护：对外部引脚（尤其 ADC、按键、通信口）应考虑 TVS 二极管或串联限流电阻保护，防止静电或过压损伤。
六、典型应用场景
- 便携式测量仪表与电池管理系统（BMS）— 利用 10‑bit ADC 做电压、电流或电池状态检测。
- 工业传感器与数据采集模块 — 工业温度范围与多路 GPIO 支持现场数据采集与开关控制。
- 家电控制与按键感应 — 小容量 Flash 与低成本封装适合 MCU 控制类子系统。
- 简单物联网节点与控制器 — 作为边缘控制单元，结合外设实现本地逻辑与数据采集。
七、开发与支持
新唐（NUVOTON）通常提供完整的开发生态，包括驱动库、示例代码与入门指南，常见的工具链（Keil、IAR、GCC）均可用于开发。调试与编程接口（如 SWD 等）可用于固件下载与在线调试，具体引脚与使用方法请参照官方参考手册与数据手册。
总结：MINI54TDE 以其小体积、工业温度级、宽电源范围与适用的模拟能力，是对成本、空间和环境适应性有要求的嵌入式项目的理想选择。在量产前强烈建议基于目标应用做电源完整性、ADC 精度与热管理的 PCB 验证与系统测试，并严格参照官方文档进行引脚与功能映射设计。
