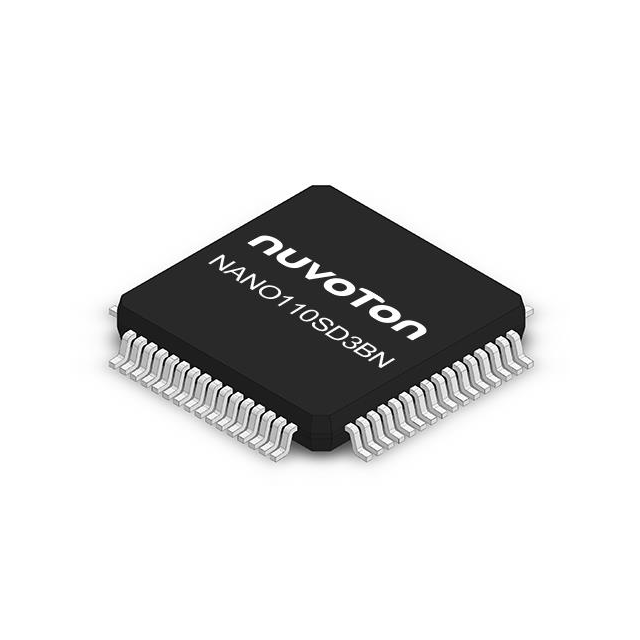

NANO110SD3BN 产品概述
一、产品简介
NANO110SD3BN 是一款基于 ARM® Cortex®-M0 内核的 32 位微控制器，最高主频 42 MHz。该器件集成 64 KB 的片上闪存（64K × 8）和 16 KB RAM，面向对成本、功耗与性能有平衡要求的嵌入式控制应用。器件提供丰富的通用 I/O 与模拟外设，适合工业控制、消费电子和便携测量等场景。
二、核心规格与资源
- CPU：ARM Cortex-M0 内核，32 位架构，最高 42 MHz 主频。
- 存储：程序存储 64 KB FLASH（64K × 8）；片上 SRAM 16 KB。
- I/O：可用通用 I/O 多达 51 路，便于外设扩展与板级资源分配。
- 模拟外设：12-bit ADC 与 12-bit DAC，支持中高精度模拟量采集与输出。
- 时钟：内置振荡器，减少对外部晶振的依赖并简化系统设计。
三、电气与环境特性
- 工作电压：1.8 V ～ 3.6 V，适配单节锂电和多种低压供电方案。
- 工作温度：-40 ℃ ～ +85 ℃，满足大多数工业与户外应用温度要求。
- 可靠性：片上闪存与工业温度范围设计，便于长期稳定运行（具体寿命及可靠性试验以厂商数据为准）。
四、封装与引脚
- 封装类型：64-LQFP，适合板级手工焊接与自动化贴装，利于原型开发与批量生产。
- 引脚分配：多达 51 路 I/O 通过 LQFP 引脚引出，布局灵活，容易与外设互联。
五、主要优势
- 性能/功耗平衡：Cortex-M0 内核在 42 MHz 主频下能提供良好的处理能力，同时保持低功耗特性，适合电池供电设备。
- 集成功能丰富：内部 12-bit ADC 和 DAC 减少外部器件成本与 PCB 空间，便于快速实现模拟信号处理。
- 宽电压与温度范围：1.8 V～3.6 V 和 -40 ℃～+85 ℃ 的支持提高了系统适应性与可靠性。
- 方便开发：内置振荡器和常见封装形式，有利于加速样机验证与量产设计。
六、典型应用
- 工业控制与传感器接口：多路 I/O 与 12-bit ADC 适合数据采集与控制回路。
- 便携测量仪表：低电压供电、片上 DAC 可实现精确输出与显示驱动。
- 家电与智能设备：可用作低成本主控 MCU，驱动按键、指示灯、通信模块等。
- 教育与原型开发：64-LQFP 易于开发板设计与学习使用。
七、开发与应用建议
- 电源设计：在芯片近旁加足够的去耦电容，保证 1.8 V～3.6 V 电源稳定，以降低噪声对 ADC/DAC 的影响。
- 时钟与精度：内置振荡器便捷，但对高精度定时或通讯要求时，可考虑外部晶振或校准方案。
- 引脚规划：合理分配 51 路 I/O，优先保留 ADC/DAC 引脚用于模拟通道，避免高速开关干扰模拟信号。
- 软件资源：基于 Cortex-M0 内核，易于移植主流嵌入式工具链与调试器，加速开发周期。
NANO110SD3BN 以其实用的存储配置、丰富的 I/O 与模拟能力以及工业级工作条件，为中低端嵌入式项目提供了稳定且经济的解决方案。有关详细外设描述、引脚映射及时序参数，请参阅厂商数据手册。
