ABS13-32.768KHZ-T 产品概述
一、产品简介
ABS13-32.768KHZ-T 是 ABRACON 推出的无源32.768 kHz石英晶体，专为实时时钟（RTC）与低功耗计时应用设计。该器件为被动晶振（需外部放大器/振荡器电路），具有优良的温度范围与频率稳定性，适合消费电子、工业控制与医疗等对时间基准要求严格的场合。
二、主要参数
- 标称频率：32.768 kHz
- 常温频差（25°C）：±20 ppm
- 负载电容（CL）：12.5 pF
- 等效串联电阻（ESR）：65 kΩ
- 工作温度：−40°C ~ +85°C
- 型号/系列：ABS13-32.768KHZ-T（MC-146 封装样式）
- 品牌：ABRACON
三、封装与引脚

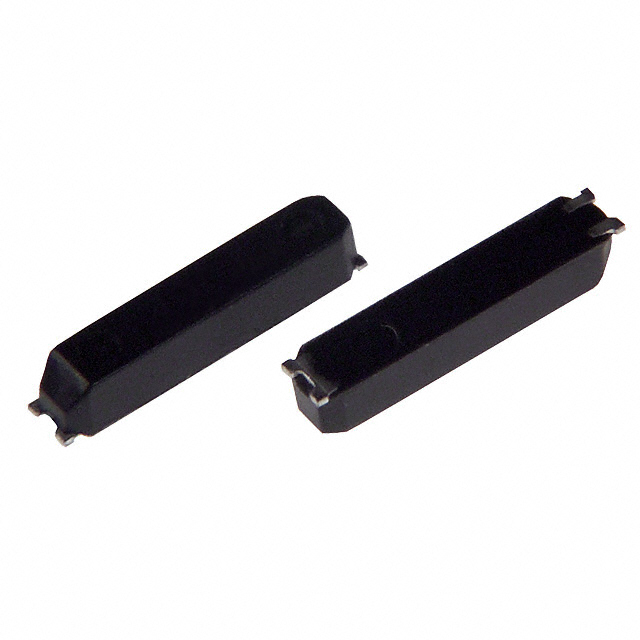

封装形式为 SMD 表贴，描述为 4-SMD、扁平引线、3 引线（MC-146 风格）。安装时建议参考厂商提供的封装图与焊盘推荐尺寸，保证焊点可靠性与机械强度。器件体积小，适合空间受限的 PCB 布局。
四、典型应用
- 实时时钟（RTC）芯片时基
- 低功耗微控制器的唤醒/计时功能
- 可穿戴设备与手表
- 医疗监测、智能表计与物联网终端
五、使用建议与注意事项
- 由于为无源晶体，必须配合目标 MCU/振荡器输入使用；请核对 MCU 数据手册中允许的最大 ESR 与所需 CL。
- 负载电容选择：典型板上两端并联电容 C1、C2 的计算可参考 CL = (C1*C2)/(C1+C2) + Cstray。若板间杂散电容（Cstray）约 2–5 pF，建议单侧电容约 15–22 pF（常用值 18 pF）以达到等效 CL ≈12.5 pF，实际可通过调谐测量后微调。
- 布局要点：晶体尽量靠近 MCU/RTC 的 XTAL/OSC 引脚放置，走线短且对称，避免穿越噪声信号线与开关电源区域；在晶体与 MCU 之间使用连续地平面并正确接地以降低干扰。
- 启动与驱动：高 ESR（65 kΩ）意味着启动时间较长且对驱动电平敏感，请确保振荡器电路具有足够增益与合适反馈网络以启动并稳定振荡。
- 温度与频率：±20 ppm 为常温初始频差，长期漂移和温度特性应在系统校准策略中考虑，必要时在软件中进行校正。
六、采购与质量保证
ABRACON 品牌器件遵循 RoHS 要求并提供批次一致性保证。订购时请注明完整型号 ABS13-32.768KHZ-T 与封装代码（MC-146），并向供应商索取行级规格书与频率-温度曲线以便设计验证。若有量产或特殊环境（极端温度、振动）需求，建议与厂商工程支持沟通以获得定制测试数据。
