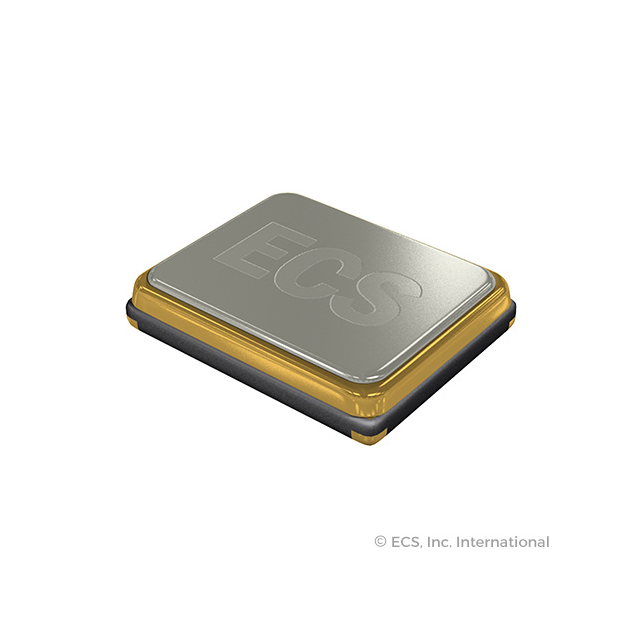

ECS-80-12-33Q-GN-TR 8MHz SMD石英晶体产品概述
一、产品核心定位与典型应用场景
ECS-80-12-33Q-GN-TR是ECS品牌推出的通用型表面贴装（SMD）石英晶体，标称频率8.0000MHz，专为需要精准频率基准、高密度PCB设计的电子设备打造。其工业级温区覆盖、稳定的电气性能，使其广泛适配以下场景：
- 工业控制领域：PLC（可编程逻辑控制器）、传感器模块、电机驱动电路的时钟基准，满足-40℃~+85℃的工业现场温差需求；
- 消费电子：智能穿戴（手表、手环）、便携式音箱、低功耗MCU（如STM32L系列）的外部晶振，兼顾精度与成本；
- 通信设备：低速率无线模块（蓝牙4.0、ZigBee）、WiFi子卡的时钟源，确保数据传输的波特率稳定性；
- 汽车电子：车载辅助设备（胎压监测、行车记录仪）的辅助时钟，符合车载级温区要求。
二、关键电气性能参数解析
该晶体的核心参数针对通用应用做了优化，平衡了精度、成本与可靠性：
- 标称频率：8.0000MHz（整数频率），兼容性极强——超过90%的主流MCU（STM32、ATmega系列）均支持该频率作为外部高速晶振，无需额外分频/倍频电路；
- 常温频差：±30ppm，即常温（25℃）下频率偏差≤0.024kHz。以串口通信为例，波特率115200bps的误差要求为±1%，30ppm的偏差仅为0.003%，远低于行业标准，确保数据无丢包；
- 负载电容：12pF，指晶体工作时需匹配的外部电容总和（晶体两端各接一个电容，并联后总容量为12pF，通常采用两个6pF电容）。该参数与多数SMD MCU的引脚寄生电容匹配，无需复杂计算；
- 频率稳定度：±30ppm，覆盖-40℃~+85℃温区内的频率漂移。例如，温度从-40℃升至+85℃时，频率偏差仍≤0.024kHz，避免温变导致的时钟失步；
- 等效串联电阻（ESR）：500Ω，属于通用型晶体的合理范围。ESR越低振荡越稳定，但500Ω足够满足MCU振荡电路需求，且不会因ESR过高导致启动困难。
三、封装与物理特性
ECS-80-12-33Q-GN-TR采用4-SMD无引线封装（表面贴装型），具有以下优势：
- 高密度设计：无引线封装减少PCB占用面积，适合小型化设备（智能手表、无线耳机）；
- 自动化兼容：SMD封装可通过贴片机批量生产，提升效率、降低人工成本；
- 低寄生参数：无引线结构减少引脚寄生电容/电感，进一步提升频率稳定性，避免高频干扰。
四、环境适应性与可靠性
该晶体的环境性能符合工业级要求，确保长期稳定运行：
- 宽温工作：-40℃~+85℃的温区覆盖，适配户外、工业现场等复杂环境（如冬季室外监控、夏季车间设备）；
- 抗干扰性：石英晶体本身抗电磁干扰能力强，结合稳定的ESR与频率稳定度，可在电磁复杂场景（工厂流水线）正常工作；
- 可靠性：通过MIL-STD-202振动/冲击测试，平均无故障时间（MTBF）≥10^6小时，适合长期运行设备。
五、品牌与品质保障
ECS作为全球知名频率控制元件制造商，该产品具备以下品质优势：
- 环保合规：无铅封装，符合RoHS、REACH标准，适合出口产品；
- 参数一致性：批量生产参数偏差控制在±5%以内，减少焊接后兼容性问题；
- 供货稳定：成熟供应链可满足中小批量至大规模生产需求。
综上，ECS-80-12-33Q-GN-TR是一款高性价比的通用SMD晶体，可广泛应用于工业、消费电子、通信等领域，兼顾精度与可靠性。
