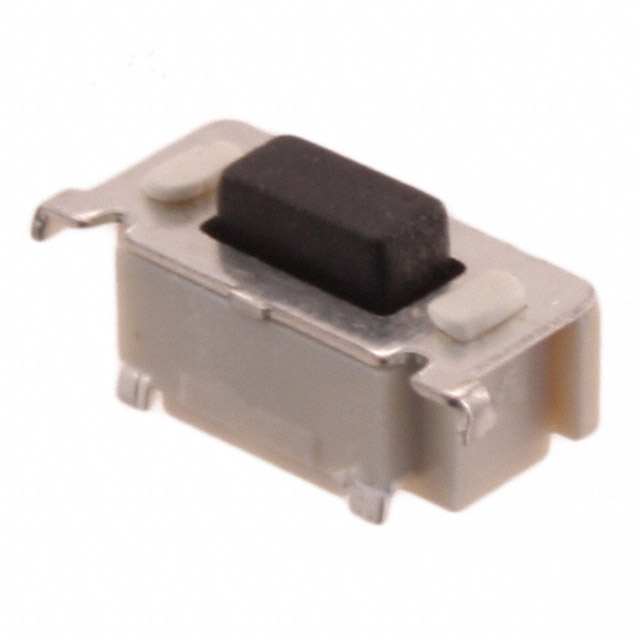

TL3330AF260QG 轻触开关产品概述

一、产品基本定位

TL3330AF260QG是E-Switch品牌推出的一款单刀单掷常开（SPST-NO）轻触开关，属于小型化表面贴装（卧贴）设计，核心定位为低功耗信号级控制开关，适配紧凑空间布局的电子设备，可实现简单的电路通断功能。其设计围绕“小型化、易安装、手感舒适”展开，覆盖消费电子、小型仪器等多类场景。

二、核心参数详解

该开关的参数精准匹配信号控制需求，关键参数及意义如下：

2.1 电气参数

• 触点电流：50mA（0.05A）：属于信号级电流范围，仅用于传输控制信号（非驱动功率负载），可避免触点过载，延长使用寿命；
• 额定电压：12V：覆盖低电压直流电路（如电池供电设备、5V/12V控制系统），符合多数小型电子设备的供电标准。

2.2 机械参数

• 作用力：2.6N：按下开关的操作力处于“舒适区间”——既不会因力过小导致误触（如口袋中可穿戴设备），也不会因力过大增加操作疲劳；
• 工作寿命：5万次：常规使用下（每天按100次）可稳定工作约1.3年，满足消费电子、小型仪器的典型使用寿命；
• 工作温度：-30℃~+70℃：覆盖大部分室内外环境（如北方冬季室内、南方夏季室内），适应不同地域的设备安装需求。

三、结构与安装特性

开关结构聚焦“小型化+安装便捷性”，细节设计贴合实际生产与使用：

3.1 外观与结构

• 按钮形状：矩形按钮：操作面积适中，便于精准按压，避免误触周边元件；
• 盖帽颜色：黑色：外观简洁耐脏，适配多数设备的黑色/中性色外壳设计；
• 开关长度：6.9mm：属于超小型轻触开关，可大幅压缩PCB布局空间，适合可穿戴设备、小型遥控器等对体积要求严格的产品。

3.2 安装方式

• 安装方式：卧贴（表面贴装）：适配SMT自动化生产线，提高批量生产效率，减少手工焊接工作量；
• 引脚样式：J型引脚：相比直插引脚，J型引脚与PCB焊接接触面积更大，焊接可靠性更高，不易因外力脱落，适合长期使用。

四、典型应用场景

TL3330AF260QG的参数特性决定其适合以下场景：

1. 消费电子：小型遥控器（电视/空调副控）、智能音箱功能键（静音/音量）、蓝牙耳机配对键；
2. 小型仪器：便携式万用表功能切换键、温湿度传感器设置键；
3. 智能家居：智能开关场景切换键、智能门锁临时密码设置键；
4. 可穿戴设备：智能手环模式切换键、运动手表开始/暂停键。

五、性能优势总结

相比同类型开关，该产品具备核心优势：

1. 空间高效：6.9mm超短长度，适配紧凑PCB布局；
2. 安装可靠：J型引脚卧贴设计，自动化焊接兼容性强；
3. 手感舒适：2.6N适中作用力，平衡“防误触”与“易按压”；
4. 环境适应：-30℃~+70℃宽温范围，覆盖多数使用场景；
5. 寿命稳定：5万次工作寿命，满足常规设备使用周期。

六、品牌背景（E-Switch）

E-Switch是全球知名开关制造商，专注小型化、高可靠性开关研发，产品覆盖轻触、拨动、旋转等系列，广泛应用于消费电子、医疗、工业控制领域。其产品符合RoHS环保标准，TL3330AF260QG作为典型轻触开关，以“精准参数+稳定质量”满足市场需求。

该产品凭借小型化、易安装、舒适手感等特性，成为小型电子设备信号控制的优选开关之一。
