TL3301DF260QG 产品概述
一、产品简介

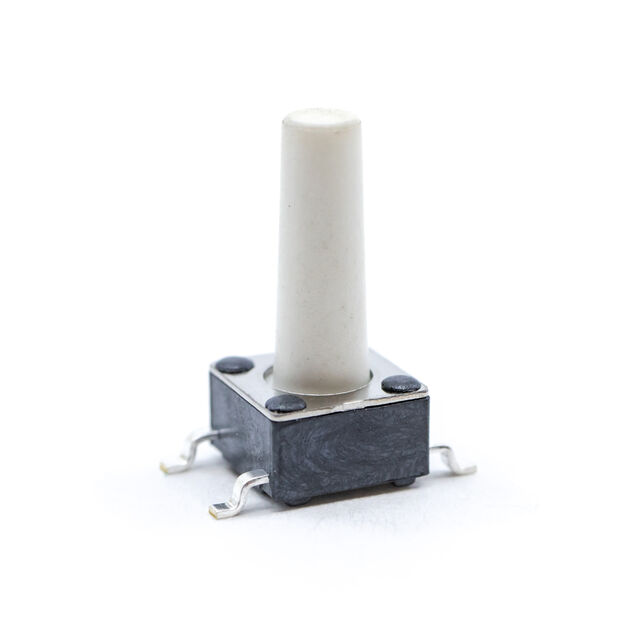

TL3301DF260QG 是 E-Switch 出品的一款贴片式轻触开关（TACTILE SPST-NO），采用单刀单掷常开结构，圆形按键设计，适用于空间受限且需可靠触感反馈的电子设备。该型号以紧凑的外形与稳定的触点性能为主要特点，适合面板控制、便携终端与消费类电子产品的按键输入场景。
二、主要参数
- 电路结构：单刀单掷（SPST）常开（NO）
- 按钮形状：圆形
- 操作力：2.6 N（约 260 gf）
- 安装方式：立贴（表面贴装）
- 外形尺寸：长度 6 mm × 宽度 6 mm × 高度 9.4 mm
- 触点电流：50 mA（0.05 A）
- 额定电压：12 V DC
- 引脚样式：鸥翼型（Gull-wing）
- 工作温度范围：-20 ℃ ~ +70 ℃
- 品牌：E‑Switch
三、产品特性
- 紧凑尺寸：6×6 mm 的占位面积有利于高密度 PCB 布局，适合手持与便携设备。
- 表面贴装设计：立贴引脚便于自动化贴装与回流焊工艺，提高生产效率与一致性。
- 良好触感：2.6 N 的动作力提供明确且舒适的按压反馈，利于用户操作判断。
- 可靠电气性能：尽管额定电流和电压偏低，但足以驱动逻辑电路输入或作为低功耗信号开关使用。
四、应用场景
适用于需要短行程、明确触感且占板面积小的场合，例如：
- 便携式终端（遥控器、手持设备）
- 工业与家用控制面板的按键输入
- 消费电子（数码相机、计时器、玩具）
- 各类低电压逻辑信号触发电路
五、安装与使用建议
- 推荐使用符合元件热容与波峰/回流焊温度曲线的回流焊工艺，控制升温速度与峰值温度以保护塑料件。
- 采用与元件兼容的 PCB 焊盘与止焊设计，鸥翼型引脚需留足焊盘长度以保证焊接强度与可重复性。
- 在设计时预留按键周围的机械空间（垂直行程与防尘要求），并评估面板开孔或覆盖件对按压力度与行程的影响。
- 由于额定电流仅 50 mA，不建议直接用于驱动大电流负载；作为控制信号开关时，应与上拉/下拉电阻或输入端接口电路配合使用。
六、可靠性与注意事项
- 工作温度范围为 -20 ℃ 到 +70 ℃，超出该范围可能影响弹簧与塑料件的机械性能以及电接触可靠性。
- 存放与使用环境应尽量避免潮湿、腐蚀性气体与强烈尘埃，以降低接触电阻增加或机械卡滞的风险。
- 对于要求高寿命或抗振动应用，应结合实际产品测试寿命和接触耐久性，必要时与供应商确认样本试验数据。
七、小结
TL3301DF260QG 是一款面向低压、低电流信号控制的表面贴装圆形轻触开关，兼顾体积紧凑与良好触感，适用于多种消费类与工业控制场景。在电路设计与 PCB 布局中应考虑其额定电气参数与机械安装要求，以确保长期可靠性与良好的人机交互体验。若需更详细的机械尺寸图、回流焊曲线或寿命测试数据，建议向 E‑Switch 官方数据资料或供应商索取完整规格书。
