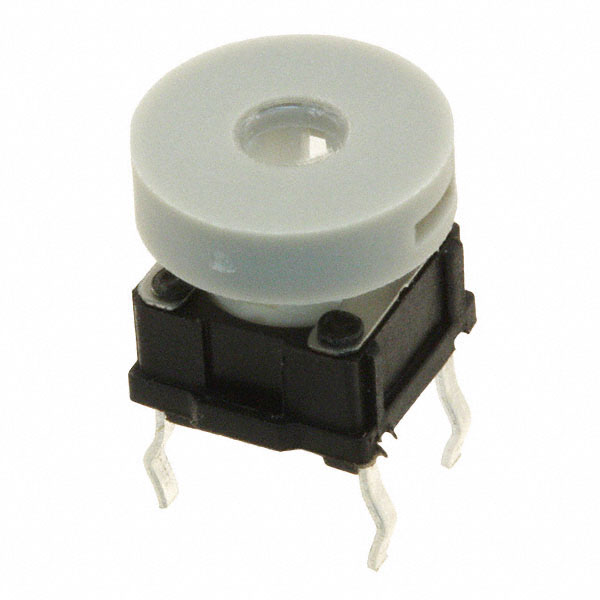

E-Switch TL1265AQRGRY 轻触开关产品概述
E-Switch作为专业开关元器件制造商，其TL1265系列轻触开关以小型化、高可靠性为核心特点，而TL1265AQRGRY是该系列中适配常规信号控制场景的典型型号。以下从核心定位、参数解析、物理特性、应用场景等维度展开概述。
一、产品核心定位与基础属性
TL1265AQRGRY属于小型通孔安装轻触开关，主要面向对空间紧凑、操作手感有明确要求的信号控制场景。其基础属性包括：
- 品牌与系列：E-Switch TL1265系列，有源状态（性能稳定，可直接用于信号电路）；
- 包装形式：散装供应，适合小批量调试或中等规模生产；
- 开关功能：关-瞬时（按下时电路导通，松开后自动复位断开），电路类型为SPST-NO（单刀单掷常开），仅支持单路信号触发。
二、关键电气与机械参数解析
2.1 电气参数
该型号为小电流信号开关，额定接触电流仅0.05A @ 12VDC，不适合大负载（如电机、大功率LED）控制，主要用于低功耗电路的信号触发（如按键指令输入）。需注意：若负载电流超过额定值，可能导致触点烧蚀，影响寿命。
2.2 机械参数
- 操作力160gf：手感适中——既避免了过轻（如100gf以下）易误触的问题，也不会因过重（如200gf以上）导致操作疲劳，适合频繁按键的场景（如设备设置键）；
- 开关行程0.20mm：短行程设计，按下后快速触发，响应灵敏，适合需要即时反馈的应用（如仪器仪表的参数调节）；
- 机械寿命500,000次循环：在同尺寸轻触开关中属于中等偏上水平，满足常规消费电子、工控设备3-5年的使用寿命需求。
三、物理特性与安装适配
3.1 尺寸与外观
- 外形尺寸7.00mm×6.80mm：超小型化设计，可节省PCB布局空间，尤其适合便携式设备（如蓝牙音箱、智能手环）或紧凑面板（如小型仪器）；
- 致动器与盖帽：圆形按钮致动器，搭配灰色盖帽——视觉辨识度高，便于在多按键面板中快速定位，且灰色耐脏，适合工业或消费场景；
- 垂直高度8.50mm：致动器顶部离PCB的垂直高度，安装后不占用过多垂直空间，适配厚度要求严格的设备（如超薄路由器）。
3.2 安装与端接
- 安装类型：通孔：通过PCB引脚焊接固定，连接可靠，抗振动性能优于贴片开关，适合需要稳定连接的场景；
- 端接样式：PC引脚：标准引脚设计，与常规PCB焊盘兼容，焊接工艺简单，无需特殊工具。
四、应用场景与核心优势
4.1 典型应用场景
- 消费电子：小型家电（加湿器、小风扇）的功能按键、便携式设备（蓝牙音箱、智能手表）的设置键；
- 工控领域：小型仪器仪表（万用表、传感器模块）的参数调节键、PLC扩展面板的辅助触发键；
- 通讯设备：路由器、交换机的状态切换键（如WiFi开关、重置键）。
4.2 核心优势
- 空间友好：超小型尺寸适配紧凑布局；
- 手感舒适：160gf操作力平衡误触与疲劳问题；
- 安装可靠：通孔焊接抗振动，适合工业环境；
- 成本可控：无照明设计（不发光）降低BOM成本，散装供应适配灵活采购需求。
五、可靠性与环境适应性
- 工作温度范围-20°C~70°C：覆盖室内常规环境（家庭、办公室、普通工业车间），不适合极端低温（如户外零下30°C）或高温（如烤箱附近）场景；
- 无额外故障点：不发光设计减少了LED驱动电路的故障风险，提升整体可靠性；
- 机械寿命稳定：50万次循环满足大多数常规应用的使用寿命要求，无需频繁更换。
总结
TL1265AQRGRY是一款专为小电流信号控制设计的小型通孔轻触开关，凭借紧凑尺寸、舒适手感、可靠性能，适配消费电子、工控、通讯等多领域的常规按键需求。若需大负载控制或背光功能，需选择同系列其他型号或替代产品。
