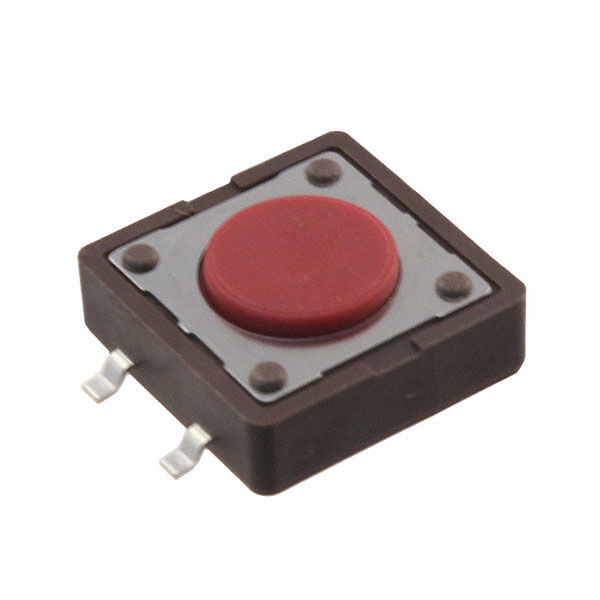

TL3300DF260Q 产品概述
一、产品简介
TL3300DF260Q 是 E-Switch 推出的一款低剖面表面贴装轻触开关（TACTILE SWITCH），属于单刀单掷（SPST）常开（NO）类型。标注为“SWITCH TACTILE SPST-NO 0.05A 12V”，适合低电流信号控制场合，提供明确的触觉反馈并兼顾超薄化设计，适用于追求薄型化与可靠性并重的电子产品。
二、主要技术参数
- 电路结构：单刀单掷（SPST），常开（NO，momentary）
- 触点电流：50 mA
- 额定电压：12 V（DC）
- 作用力（操作力）：2.6 N
- 外形尺寸：长度 12 mm × 宽度 12 mm × 高度 0.8 mm
- 按钮形状：圆形按钮
- 安装方式：立贴（表面贴装，SMD）
- 引脚样式：鸥翼型（Gull-wing）
- 工作温度范围：-25 ℃ ~ +70 ℃
- 品牌：E-Switch
说明：上述数据为典型/额定值，实际应用时请参考厂家最新数据手册获取详细机械尺寸、公差及环境要求。
三、结构与外形特点
- 超薄设计：0.8 mm 的总高度非常适合超薄终端设备，便于在有限空间内实现按键功能。
- 圆形按键：圆形按钮提供均匀的按压力和良好的手感，适合频繁操作场合。
- 鸥翼引脚：SMD 鸥翼引脚便于机械化贴装与回流焊接，利于自动化生产线作业和可靠的焊点形成。
- 明确的触觉反馈：2.6 N 的操作力在低功耗设备中既能保证误触率低，又能提供可感知的“咔嗒”触感，利于用户体验。
四、典型应用场景
- 便携式消费电子：遥控器、便携音视频设备、蓝牙耳机充电仓等低电流控制按键。
- 工业与医疗仪器：仪表面板上的功能切换或参数确认按键（在电气隔离及防护等级允许范围内）。
- 智能家居 / 控制面板：智能开关、安防设备的输入按键。
- 车载与交通装备（非高功率电路）：用于信号输入的薄型按键（需评估车辆环境温度与振动要求）。
总之，适合以数字信号或低电流触发为主的场合，不适用于直接切换高电流或高电压负载。
五、安装与焊接建议
- 贴装：推荐采用常规 SMT 贴片工艺，使用与该封装相匹配的 PCB 阵列与治具进行贴装。
- 回流焊：建议遵循 E-Switch 官方回流温度曲线与时间参数进行焊接；若手册不可得，遵循无铅回流曲线（不过焊接峰值温度与时间必须以厂家推荐为准）。
- 焊盘设计：依据厂方机械图给出鸥翼引脚焊盘尺寸和间距，确保焊接面积与焊盘形状满足可靠焊接和机械支撑。
- 清洗与保护：若采用助焊剂清洗工艺，注意避免将清洗液残留在按键缝隙内，必要时使用兼容性较好的低残留清洗剂；对于需要防尘防水的场合，应考虑额外密封或使用密封型按键。
六、可靠性与使用注意事项
- 触点电流与电压限制：该开关额定为 50 mA / 12 V，适用于信号级应用。不可用于直接切换高功率负载，避免触点烧蚀或过热。
- 温度与环境：工作温度范围为 -25 ℃ ~ +70 ℃，超出该范围可能影响寿命与接触性能。若在极端环境（高湿、高盐雾或强腐蚀性气体）下使用，应评估表面处理和防护措施。
- 机械寿命：具体耐久行程次数请参阅厂方寿命测试数据；在设计时应考虑按键寿命与产品整体寿命匹配。
- ESD 防护：如用于敏感电子产品，建议在电路设计上增加防静电保护元件，避免对开关本体或下游电路造成损害。
七、选型与替代建议
- 若需求为更高电流或更高工作电压，应在 E-Switch 系列中选择相应额定更高的型号或使用带继电器/驱动器的方案。
- 若需要防水、防尘等级（IP 等级），可选择具备密封结构的微动或橡胶按键类产品。
- 选择时同时关注按键行程、回弹力、寿命次数与焊接适配性，以确保与生产工艺与终端产品一致。
结语：TL3300DF260Q 以其超薄的外形、明确的触感和适合 SMT 自动化生产的引脚形式，适合需要薄型、低电流信号按键的终端产品。最终应用前，建议参考 E-Switch 官方数据手册并在实际生产环境中做样板验证。
