PTS641TK31SMTR2LFS 产品概述
一、概述

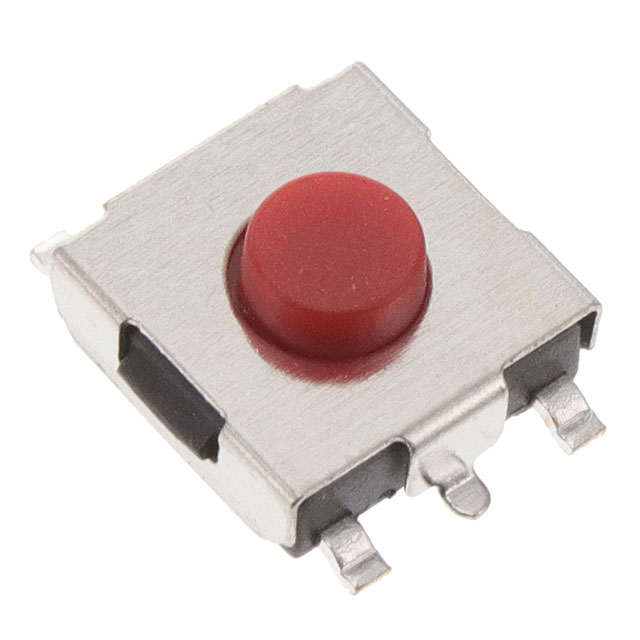

PTS641TK31SMTR2LFS 是 C&K 出品的一款微动触觉开关（TACTILE），单刀单掷常开（SPST-NO）结构，额定电流 0.05A、额定电压 12V，适用于对体积、手感和表面贴装兼容性有较高要求的便携设备与消费电子产品。该型号以圆形按键、低剖面和鸥翼型引脚为特征，便于自动贴片与回流焊安装。
二、主要特点
- 单刀单掷（SPST-NO），常开触点设计，适合用作按键输入与复位触发。
- 按压力度 2.5N，提供清晰可感知的触觉反馈。
- 圆形按钮，外观整洁，手感集中，适配各类面板开孔。
- 立贴（垂直贴装）形式，开关高度仅 3.1mm，适合空间受限的设计。
- 鸥翼型引脚，兼容常规 SMT 工艺与贴片机回流焊流程。
- 工作温度范围 -20℃ 至 +85℃，满足一般消费类与工业近端环境要求。
三、电气与机械参数
- 触点电流：50mA（0.05A）
- 额定电压：12V
- 开关尺寸：长 6.3mm × 宽 6.4mm × 高 3.1mm
- 作用力：2.5N（典型触发力）
- 引脚样式：鸥翼型，便于焊接与机械支撑
四、结构与封装
该产品为立贴表面贴装微动开关，主体小巧且结构稳固，按键轴向突出，适合面板与壳体在有限厚度下的按键布局。鸥翼型引脚利于焊点信赖性和外力分散，常见于自动化贴装与回流工艺的生产线。包装形式通常为卷带（Tape & Reel），便于高速贴片机取料。
五、典型应用
- 消费电子：遥控器、便携媒体播放器、蓝牙设备按键
- 家用电器：遥控面板、控制按键
- 工业与便携终端：手持仪器的功能键或确认键
- 任何对低电流数字信号输入有要求的电子产品
六、使用与焊接建议
- 建议按照厂商提供的 PCB 焊盘与元件高度指南设计焊盘与过孔，保证焊点完整与机械强度。
- 推荐使用标准回流焊温度曲线进行贴片焊接，避免超温时间过长引起塑料件变形。
- 装配时注意按键机构的垂直度与外壳匹配，避免侧向应力影响寿命与手感。
- 对于潮湿敏感元件，按厂商建议做好干燥与存储管理。
七、备注与选型建议
在最终量产前，应参照 C&K 的详细数据手册确认触点寿命、接触电阻、耐压与可靠性测试数据，并根据实际使用环境（振动、冲击、清洁剂接触等）做可靠性评估。如需更高电流或高温工作能力，可考虑更高额定值的替代型号。购买时请确认完整型号 PTS641TK31SMTR2LFS 及包装方式（卷带长度）以满足贴片生产需求。
