TL3901AGQF180 产品概述

一、产品简介

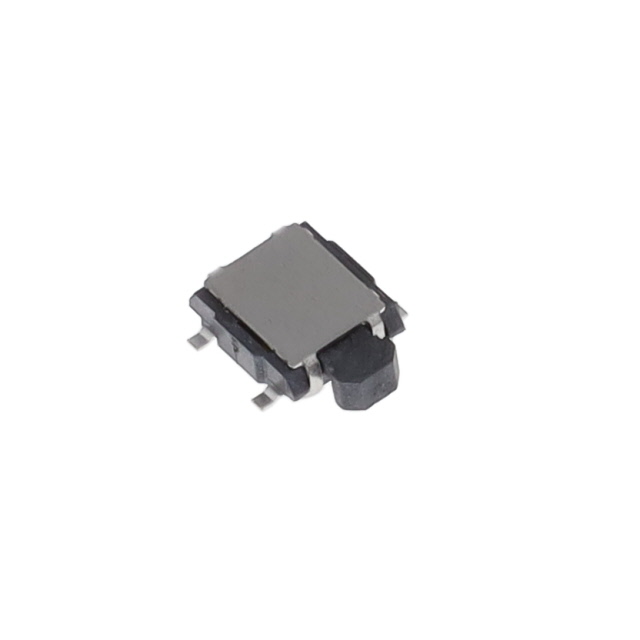

TL3901AGQF180 是 E-Switch 出品的一款小型贴片矩形按键微动开关，属于 TL3901 系列。该开关为单刀单掷常开（SPST-NO）结构，设计用于信号级别的按键信号检测与人机界面输入。封装采用直角表面贴装（SMD, 直角、鸥翼端接），便于自动贴片与回流焊装配，供应形式为卷带（TR）。

二、主要技术参数

• 制造商：E-Switch；系列：TL3901；型号：TL3901AGQF180
• 电路类型：SPST-NO（常开瞬时）
• 额定接触电流：0.05A @ 12VDC（此为制造商给出的接触额定值）
• 致动器：矩形按钮，侧面触动设计，按压方向侧向触发
• 安装方式：表面贴装，直角；端接样式：鸥翼
• 外形尺寸：6.00 mm × 5.40 mm
• 操作力：180 gf（约1.76 N）
• 开关行程：0.30 mm（触发为短行程瞬时感）
• 机械寿命：50,000 次循环
• 工作温度范围：-40°C 至 85°C
• 照明：不带发光元件（非背光）
• 特性：板导轨（board guide），提高贴装后稳固性与定位精度

三、性能与应用场景

该开关因体积小、行程短、操作力稳定且为瞬时动作，适合用于便携式电子设备、遥控器、手持终端、小型仪表面板和各类按键输入场合。额定接触电流较低（0.05A @12VDC），因此适用于信号开关或低电流控制，不建议用于高电流或电源切换场景。板导轨设计有利于在震动或重复按压情况下保持良好机械定位。

四、设计与装配建议

• 焊接：采用回流焊装配时，请遵循制造商推荐的回流温度曲线与焊接规范，避免长时间高温以防损伤塑料件与内部触点材料。
• 焦点设计：侧面触动结构要求在面板设计时预留合适的按键出头或指引结构，保证致动一致性与力学寿命。
• 电气保护：由于接触电流较小，若用于检测较小电流信号应注意防止接触氧化或因焊剂残留造成接触不良；在特殊环境建议采用适当防护涂层或封装。
• 自动化贴装：卷带（TR）包装支持高速贴片机取料；鸥翼端子与板导轨便于在贴装和回流过程中保持位置稳定。

五、可靠性与注意事项

TL3901AGQF180 提供约 50,000 次机械寿命，适合中等频率按键场景；工作温度覆盖工业级范围（-40°C 至 85°C）。选择该型号时应注意其低额定接触电流的限制，避免用于功率开关或高电压/高电流环境。存放与使用过程中应注意静电防护与避免长期湿热环境，以维持触点性能与寿命。

总结：TL3901AGQF180 是一款适用于低电流信号输入、侧面矩形按压操作、适合自动贴装的微型表面贴装瞬时按键。其小巧外形、板导轨与直角鸥翼端子使其在紧凑型电子产品中具有良好的集成与可靠性表现。若需更详细的电气/机械规范或回流焊曲线，请参考 E-Switch 官方数据手册。
