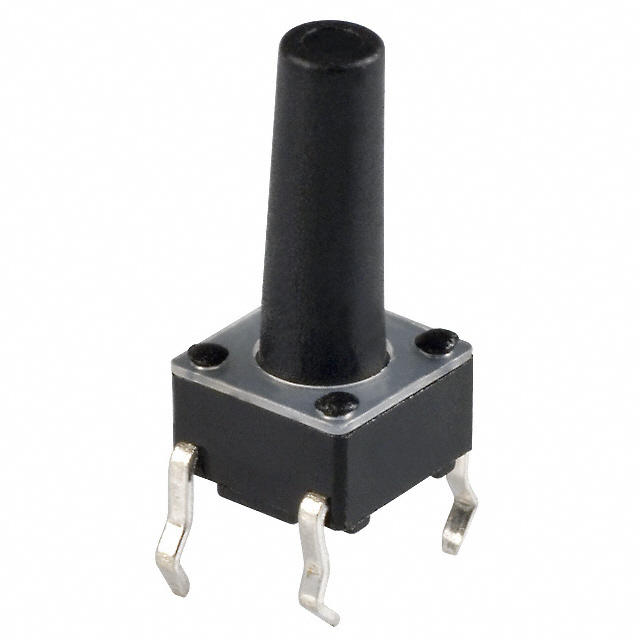

TL1105DF160Q 产品概述
概要
TL1105DF160Q 是由 E-Switch 制造的微动开关，属于 TL1105 系列。这个开关设计为单刀单掷（SPST-NO）类型，适用于各种电子设备中的触动控制应用。
基本参数
- 制造商: E-Switch
- 系列: TL1105
- 包装: 散装
- 零件状态: 有源
- 电路: 单刀单掷（SPST-NO）
- 开关功能: 关-瞬时（Momentary Off）
- 不同电压时额定接触电流: 0.05A @ 12VDC
- 致动器类型: 标准
- 安装类型: 通孔安装
- 致动器离 PCB 高度，垂直: 13.00mm
- 致动器方向: 顶部触动
- 端接样式: PC 引脚
- 外形尺寸: 6.00mm x 6.00mm
- 照明: 不发光
- 操作力: 160gf
- 工作温度范围: -20°C ~ 70°C
- 致动器材料: 聚酰胺（PA），尼龙
- 开关行程: 0.25mm
- 机械寿命: 100,000 次循环
应用场景
TL1105DF160Q 微动开关广泛应用于各种电子设备中，包括但不限于：
- 消费电子产品：手机、平板电脑、智能家居设备等。
- 工业控制设备：自动化系统、机器人控制、监控系统等。
- 医疗设备：医疗仪器、手持设备等。
- 汽车电子：车载娱乐系统、安全系统等。
特点和优势
小尺寸设计: TL1105DF160Q 的外形尺寸仅为 6.00mm x 6.00mm，非常适合于空间有限的应用场景，使得产品设计更加紧凑和灵活。
高可靠性: 该开关具有100,000次机械寿命，确保长期稳定运行和高可靠性，即使在频繁使用的情况下，也能保持良好的性能。
广泛工作温度范围: 支持-20°C ~ 70°C的工作温度范围，使其能够适应多种环境条件下的使用需求，从极寒到高温环境都能正常工作。
标准化安装: 采用通孔安装方式和PC引脚端接样式，方便集成到现有的PCB设计中，简化了生产和维护过程。
操作力适中: 操作力为160gf，既能提供足够的触感反馈，又不会过于费力，提高了用户体验。
材料选择: 致动器材料使用聚酰胺（PA）和尼龙，这些材料具有良好的机械强度和耐用性，确保开关在长期使用中保持稳定性能。
瞬时开关功能: 关-瞬时（Momentary Off）功能使得该开关特别适合于需要短暂触动控制的应用场景，如按键、按钮等。
安装和使用注意事项
- 在安装过程中，请确保PCB孔径与开关的PC引脚匹配，以避免安装不当导致的故障。
- 由于该开关采用顶部触动设计，请注意确保周围环境不会影响到触点的正常工作。
- 在设计阶段，应考虑到工作温度范围和机械寿命，以确保产品在实际使用中能够满足要求。
总结
TL1105DF160Q 微动开关是E-Switch提供的一款高性能、可靠性强的小型触动开关。其紧凑的设计、广泛的工作温度范围、标准化的安装方式以及适中的操作力，使其成为各种电子设备中的理想选择。如果您正在寻找一款可靠、易于集成且性能优异的小型触动开关，TL1105DF160Q 将是一个不错的选择。
