E-Switch TL1105F160Q 轻触开关产品概述
一、产品核心定位与典型应用场景

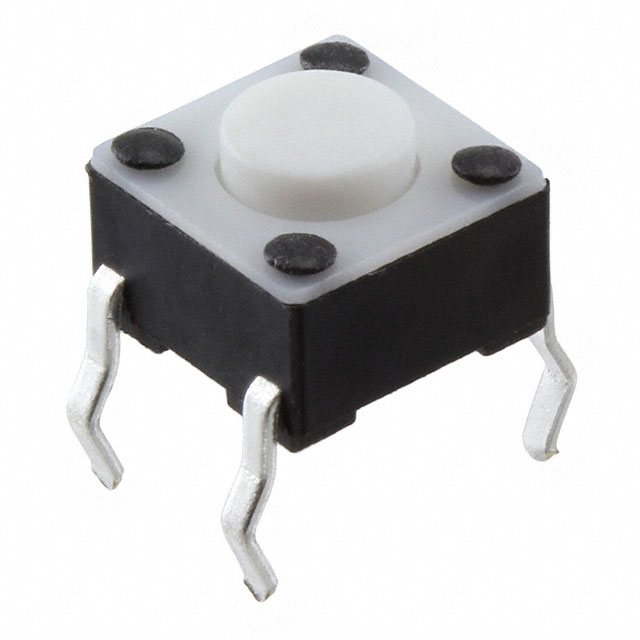

E-Switch TL1105F160Q是一款微型直插式单刀单掷（SPST-NO）轻触开关，主打“超小体积、适中手感、信号级控制”三大核心特性，专为空间紧凑、需轻触触发的电子设备设计，避免了大尺寸开关对设备厚度的限制。
典型应用覆盖三类场景：
- 便携式消费电子：如无线蓝牙耳机的配对键、智能手环的功能切换键、卡片式遥控器的电源键（适配0.7mm超薄机身需求）；
- 小型工业控制模块：如传感器节点的配置确认键、微型PLC的手动调试键（适配低电流信号控制）；
- 医疗小型设备：如便携式血糖监测仪的数值确认键、小型雾化器的开关按键（符合常规环境温度范围）。
二、关键电气性能参数
TL1105F160Q的电气参数精准匹配信号级控制需求，核心参数如下：
- 电路结构：SPST-NO（常开型）——按压时触点闭合，释放后自动断开，适合单次触发功能（如开机、模式切换）；
- 额定电压/电流：12V DC / 50mA（0.05A）——仅支持信号级控制，不适合大电流负载（如电机、大功率LED），需搭配驱动电路使用；
- 操作作用力：1.6N——手感适中，既避免误触（大于1N的常见误触阈值），又无需过大按压力度（适合长期操作，如遥控器音量键）。
三、机械结构与安装特性
该开关的机械设计聚焦“紧凑安装”与“便捷焊接”，具体特性：
- 尺寸规格：长×宽×高=6mm×6mm×0.7mm——超小体积，可嵌入0.7mm厚度的超薄设备（如智能手表表身、卡片式读卡器），解决了传统轻触开关“厚度过大”的痛点；
- 按钮形状：圆形按钮——按压面积适中（约φ5mm），操作精准度高，避免误触相邻按键；
- 安装方式：直插式（PC引脚）——采用通孔焊接，工艺简单，适合批量生产（无需特殊贴片设备，降低工厂工艺成本）；
- 引脚样式：标准PC直插引脚——兼容性强，适配常规PCB板的通孔设计，无需额外定制焊盘。
四、环境适应性与可靠性
TL1105F160Q的环境参数覆盖常规应用场景，满足基础可靠性需求：
- 工作温度范围：-20℃~+70℃——可适应室内（办公室、家庭）、普通工业环境（如仓库、小型车间），但不适合极端高温（如烤箱附近）或低温（如户外严寒）场景；
- 触点可靠性：采用E-Switch标准银合金触点结构，触点寿命符合行业轻触开关规范（常规为10万次以上操作），可满足电子设备2-3年的日常使用周期；
- 外壳材质：采用耐高温工程塑料（具体材质参考官方 datasheet），抗冲击性强，避免按压时外壳变形。
五、品牌与选型价值
作为E-Switch旗下的成熟产品，TL1105F160Q具备明显的选型优势：
- 品牌一致性：E-Switch是全球知名的开关制造商，产品参数一致性高，批量采购无性能差异风险（如不同批次的作用力波动≤0.2N）；
- 参数明确：所有关键参数（尺寸、电压、电流、作用力）均公开清晰，避免选型时的信息模糊（如部分国产开关标注“通用电流”，无具体数值）；
- 成本适配：针对信号级控制需求，无需选择大电流开关，可有效降低设备BOM成本（单颗价格比同类大电流开关低30%左右）。
总结：TL1105F160Q是一款“小而精”的轻触开关，适合对尺寸、手感、成本有明确要求的信号控制场景，是便携式电子、小型工业模块等领域的高性价比选型。
