TL1105BF100Q 产品概述
一、产品简介

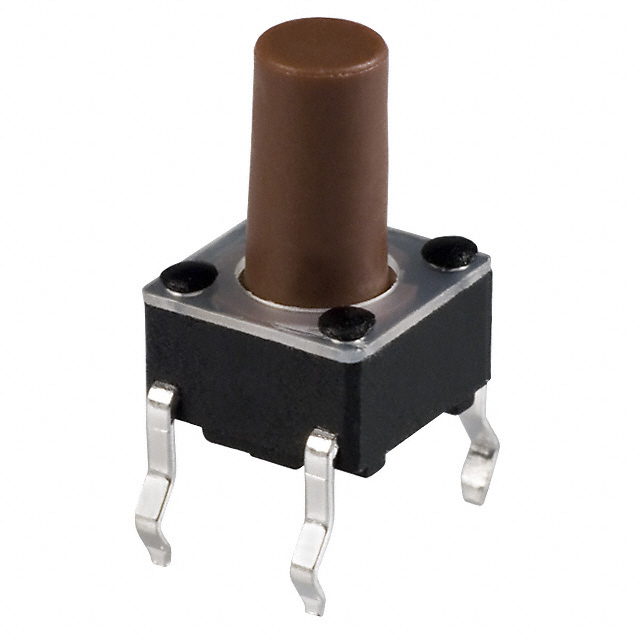

TL1105BF100Q 是 E-Switch 出品的一款圆形按钮触感（tactile）微动开关，单刀单掷（SPST-NO，常开）结构。标称触点电流 0.05A（50mA）、额定电压 12V，适用于对体积和额定功率要求较低的按钮输入场合。开关外形小巧，适合直插（PC 引脚）安装的电路板应用。
二、主要参数
- 开关类型：单刀单掷（SPST）常开（NO）
- 按钮形状：圆形按钮
- 动作力：1 N（约 102 gf）
- 尺寸：长 6.1 mm，宽 3.6 mm，高 9.5 mm（总体外形）
- 引脚样式：PC 引脚（直插）
- 触点电流/电压：0.05 A / 12 V
- 工作温度范围：-20 ℃ ~ +70 ℃
三、结构与触感特性
TL1105BF100Q 采用典型的触感微动开关结构，在按压时有明显的触觉反馈，动作力 1N 屬于轻触型，适合频繁按压操作且不易疲劳的场景。圆形按钮便于指尖定位，直插引脚便于装配与维修。
四、安装与使用建议
- PCB 设计时请参照厂家原厂资料确认焊盘和孔径尺寸，以保证机械强度与电气可靠连接。
- 额定值为 50mA/12V，应避免超载使用；若需驱动更大负载，请通过继电器或驱动电路隔离。
- 直插引脚适合手工焊接或波峰/选择性焊接，焊接时避免过长高温暴露以免损伤内部塑件。
- 工作环境请控制在标称温度范围内，避免潮湿或腐蚀性气氛长期作用在触点上。
五、典型应用场景
- 家用电器面板按键、遥控器功能键
- 小型消费电子设备（便携设备、玩具）的人机输入
- 仪表仪器、控制面板的低电流信号接入
- 原型开发与教学项目中作为开关输入使用
六、选型注意事项
- 确认实际应用电流/电压是否超出 0.05A/12V 额定值，必要时选用更高额定值的开关或增加保护电路。
- 若对寿命（动作次数）、接触电阻或防护等级有严格要求，请参考 E-Switch 官方数据表或直接咨询供应商以获取详细耐久性与环境性能数据。
- 在高振动或需更高机械强度的场合，考虑加固固定结构或选用更大尺寸/更高强度的型号。
如需完整外形尺寸图、引脚配置或环境试验数据，请联系供应商获取 E-Switch 官方 datasheet，以便在开发与生产中确保可靠性。
