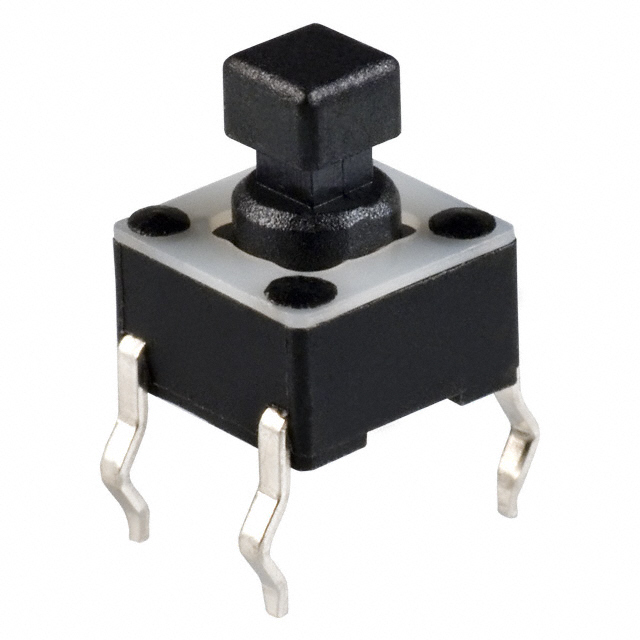

E-Switch TL1105SPF160Q 轻触开关产品概述
一、产品定位与核心身份
E-Switch TL1105SPF160Q是一款小型化直插式轻触开关，隶属于E-Switch品牌的常规控制开关产品线，专为紧凑空间内的低压小电流控制场景设计。其核心功能为“单刀单掷常开（SPST-NO）”，即按下按钮时触点导通，松开后自动复位断开，是消费电子、仪器仪表等领域的通用控制组件。
二、基础电气与机械参数
（一）电气性能
- 触点电流：最大50mA（即0.05A），适配低功耗电路的信号控制需求，避免大电流导致触点氧化或失效；
- 额定电压：12V DC，适用于常见低压直流系统（如电池供电设备、小型电子装置）；
- 开关类型：SPST-NO（单刀单掷常开），无自锁功能，依赖机械复位实现触点断开。
（二）机械性能
- 按钮形状：矩形，操作面平整，便于手指或机械臂精准触发；
- 操作作用力：1.6N，属于中等偏轻的触发力度，手感清晰且不易误触，兼顾操作舒适性与可靠性；
- 尺寸规格：开关本体长6mm×宽6mm×高3.9mm，为典型的6×6mm轻触开关尺寸， footprint紧凑，适配高密度PCB布局；
- 引脚样式：PC直插引脚，焊接兼容性强，可适配常规波峰焊、手工焊工艺。
三、结构设计与安装特性
TL1105SPF160Q采用直插式安装结构，无需特殊工装夹具，直接通过PCB上的焊盘实现固定与电气连接，安装流程简单高效。其小型化尺寸（6×6×3.9mm）适合嵌入小型设备外壳，例如遥控器、智能穿戴设备的操作面板，或工业仪器的前置控制区。
按钮设计为“按压式复位”，内部采用弹簧或橡胶弹片实现机械复位，复位行程适中（常规轻触开关行程0.2-0.3mm，符合同类产品特性），触发后可快速回到断开状态，避免触点粘连。
四、应用场景适配性
由于其低压小电流、小型化、易安装的特点，TL1105SPF160Q广泛适配以下场景：
- 消费电子：电视/空调遥控器的功能按键，小型家电（加湿器、台灯）的控制面板；
- 工业控制：小型仪器仪表（万用表、传感器模块）的参数设置键，自动化设备的状态切换按钮；
- 医疗设备：便携诊断仪器（血糖仪、血压计）的操作按键，小型医疗设备的电源开关；
- 汽车电子：车载小设备（行车记录仪、点烟器扩展器）的控制按键，内饰灯辅助开关。
五、环境适应性与可靠性
- 工作温度范围：-20℃至+70℃，满足一般室内环境（家庭、办公室）及轻度户外场景（汽车仪表盘，非极端高温区域）的温度需求；
- 触点可靠性：针对小电流（≤50mA）设计，触点采用耐磨镀层（常规为镀金/镀银），可有效减少氧化，保证长期导通稳定性；
- 机械寿命：同类6×6mm轻触开关的机械寿命通常为10万-50万次（E-Switch作为专业品牌，寿命符合行业标准），满足多数设备使用周期需求。
六、选型与使用注意事项
- 电流电压限制：严禁超过50mA触点电流或12V额定电压，避免触点烧蚀；
- 安装空间：需确认PCB布局及外壳安装孔适配6×6mm footprint，高度3.9mm需考虑内部空间；
- 焊接工艺：PC引脚焊接温度≤260℃，焊接时间≤3秒，避免高温损坏本体；
- 环境限制：避免在潮湿、多尘或腐蚀性气体环境中使用（无防护等级，属于常规轻触开关限制）。
综上，E-Switch TL1105SPF160Q是一款性能稳定、适配性强的小型轻触开关，适合各类低压小电流控制场景，是电子设备设计的常用基础组件。
