E-Switch TL59FF260Q 触觉按键开关 产品概述
一、产品概述

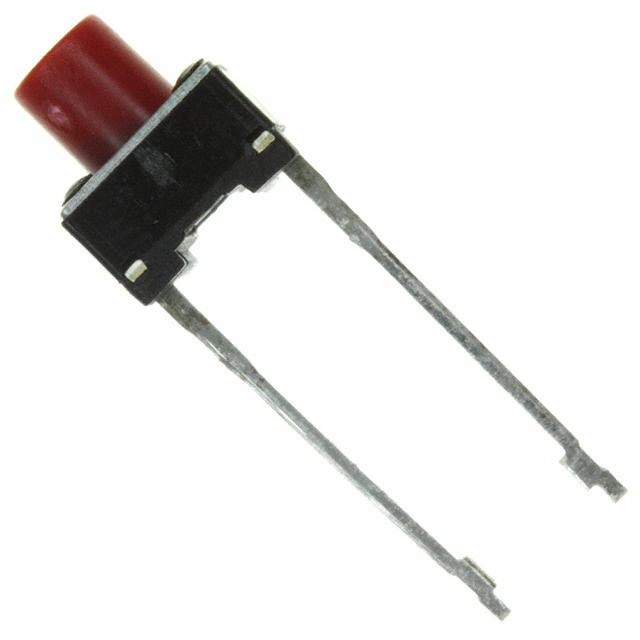

TL59FF260Q 属于 E-Switch TL59 系列的通孔型瞬时触觉按键（SPST-NO），为非照明小型按键开关，典型用于信号输入与人机界面。该器件为有源零件，包装为剪切带（CT），适合自动贴装与手工装配混合生产。
二、主要参数
- 电路类型：单刀单掷，常开（SPST-NO，关-瞬时）
- 额定接触电流：0.05 A @ 12 VDC（低电流信号应用）
- 致动器高度：垂直 7.00 mm，自顶部触动
- 外形尺寸：6.20 mm × 6.20 mm（占板空间小）
- 端接样式：PC 引脚（通孔焊接）
- 致动器材料：聚对苯二甲酸丁二醇酯（PBT）
- 照明：不发光
三、机械与操作特性
- 操作力：260 gf（中等偏轻的触感）
- 行程：0.25 mm（短行程、迅速响应）
- 机械寿命：100,000 次循环（适合中高频率按键场景）
- 工作温度范围：-20 °C ～ 70 °C
该开关以短行程与明确的触觉反馈为特点，适合需要快速确认按下动作但空间受限的场合。
四、典型应用
- 便携式电子设备按键（小家电、遥控器、便携仪表）
- 人机界面输入（控制面板、手持终端）
- 低电流信号开关与功能键（作为微弱信号检测/触发元件）
注意：额定接触电流较低，不适用于电源或高电流负载开关场景。
五、装配与使用建议
- 建议按制造商推荐的 PCB 孔径与焊盘布局进行通孔焊接，保持引脚与基板垂直以避免机械应力。
- 可采用波峰或手工焊接；为保护塑料致动器与内触点，控制温升与焊接时间，并遵循回流/波峰工艺规范。
- 在设计电路时，为防止接触抖动引入错误触发，建议在上层软件或硬件中加入防抖处理。
六、选型与验证注意
- 出于可靠性考虑，使用前应核对完整数据手册以获取引脚尺寸、焊接曲线及环境试验数据。
- 若需在更严苛温度、较高电流或防护等级应用，建议与替代型号或具有更高额定值的产品比较。
总结：TL59FF260Q 是一款体积小、触觉明确、适合通孔装配的低电流瞬时按键，适合消费电子与控制面板等常规输入场合。若应用对电流、温度或寿命有更高要求，请在设计初期与样品验证阶段进行详细评估。
