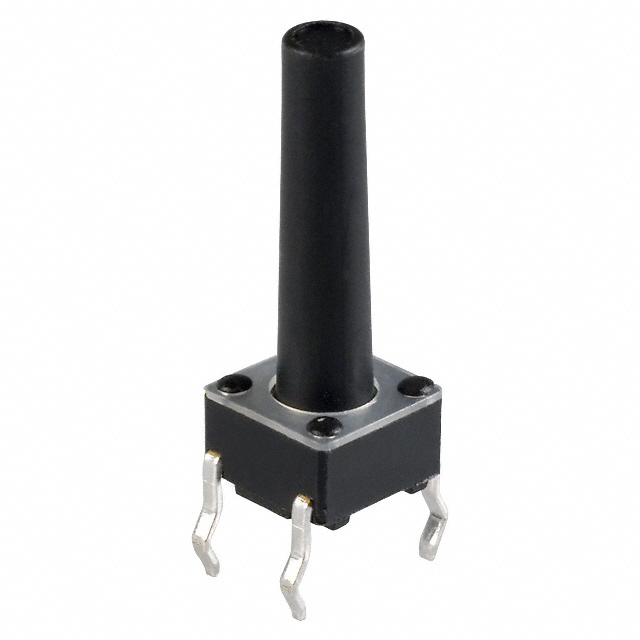

TL1105LF160Q — E-Switch TL1105 系列 轻触开关产品概述
TL1105LF160Q 是 E-Switch 生产的一款小型通孔轻触开关（tactile switch），属于 TL1105 系列。该器件为单刀单掷（SPST-NO）常开瞬时型，适合低电流、信号级别的按键输入与人机交互场合。下面从特性、性能、应用与装配维护等方面作简明介绍，便于在设计与选型时快速参考。
一、主要特性概览
- 制造商：E-Switch
- 系列：TL1105
- 型号：TL1105LF160Q
- 封装与状态：散装 / 有源
- 电路：SPST，常开（按下导通，松开断开），瞬时动作
- 额定接触电流：0.05 A @ 12 VDC（适合信号级开关，不适合大电流负载）
- 机械寿命：100,000 次循环
- 照明：不发光
二、机械与外形参数
- 外形尺寸：6.00 mm × 6.00 mm（开关基座尺寸，典型小型方形轻触开关）
- 致动器（按键杆）高度（垂直）：17.00 mm（较高的按键凸出，便于面板操作或带导向帽使用）
- 致动器方向：顶部触动
- 致动器材料：聚酰胺（PA，尼龙）——兼顾强度与手感
- 安装类型：通孔（PC 引脚），引脚用于波峰或手工焊接，提供良好机械固定
- 开关行程：0.25 mm（短行程，响应快速，触感较为清脆）
- 操作力：160 gf（大约 1.57 N，属于中等偏高触感力度）
三、电气性能与使用注意
- 该开关额定仅为 0.05 A @ 12 VDC，说明设计为信号级别（例如微控制器输入、按键矩阵、低电流信号线路）使用。不要用于电源开关或高电流负载。
- 由于为机械接触型，接触抖动（bounce）是典型现象，建议在电路或固件层面进行消抖处理（硬件 RC、电容、或软件延时与滤波）。
- 触点材料与接触电阻会影响长期可靠性，若需更高可靠性或在苛刻环境（湿度、盐雾）下使用，应查阅完整数据手册或考虑带密封/防尘设计的型号。
四、典型应用场景
- 消费电子小型按键（遥控、手持设备按键）
- 工业/家电控制面板上的低电流输入按钮
- 仪表、测试设备的功能选择按键
- 电子玩具与便携设备的控制输入
（注：不建议用于直接驱动电机、灯丝或其他大功率负载）
五、装配与PCB设计建议
- 由于为通孔（PC 引脚）封装，开关在机械强度上优于贴片式，适合经常按压或需要额外固定的面板安装。
- 推荐在 PCB 设计时参考官方机械图纸确定焊盘尺寸和引脚间距，保证封装定位孔与定位柱（如有）对齐。
- 焊接工艺：一般可采用手工焊或波峰焊；如需回流焊，请确认引脚与塑料件对热的耐受性并参照供应商建议的温度曲线。
- 为防止长行程偏移或强力按压引起的损伤，可在 PCB 或面板上采用支撑结构或限位孔。
六、存储、维护与可靠性
- 储存环境应避免高温、高湿与直接日光曝晒，防止塑料件老化与触点氧化。
- 清洗过程中避免长时间浸泡或使用强腐蚀性溶剂清洁接触区，如需清洁，应使用推荐的电子清洗剂并充分干燥。
- 若在含尘、油雾或腐蚀性气体环境使用，建议选用具防护等级或密封结构的开关，或采取外部防护措施。
七、选型提示与替代方案
- 若设计需要更高电流能力或背光功能，应在 E-Switch 的产品线中查找带照明（LED）或更高额定电流的型号。
- 对触感有特殊要求（更短或更长行程、更轻或更重操作力），可在同系列或同厂商的其他规格中对比操作力和行程参数。
- 对于 SMT 工艺需求，选择相应的表面贴装（SMD）类型以适配自动化贴装流程。
总结：TL1105LF160Q 是一款适用于信号级按键输入的通孔轻触开关，具有小巧外形、较高按键凸出（17 mm）和短行程、明确的触感（160 gf），适合人机界面和低电流控制场合。选型时应注意其低额定电流特性并参考完整数据手册以确认焊接、机械安装与环境适应性。
