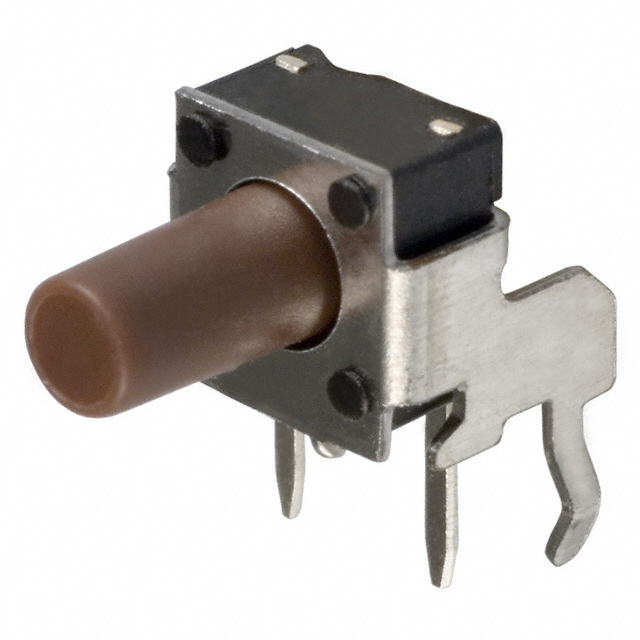

TL1105SF100Q
图片源于供应商或网络,实物可能存在差异,请以实物为准

TL1105SF100Q

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
E-Switch

品牌:

E-Switch

型号:

TL1105SF100Q

编号:

D4753268

包装:

散装

批号:

-

封装:

-

描述:

SWITCH TACTILE SPST-NO 0.05A 12V

数据手册
  • 产品参数
  • 数据手册PDF
  • 产品概述

详细描述：侧面触动 触摸开关 SPST-NO 通孔，直角


产品参数

产品属性 属性值
不同电压时额定接触电流 0.05A @ 12VDC
侵入防护 -
制造商 E-Switch
包装 散装
基本产品编号 TL1105
外形 7.10mm x 6.55mm
安装类型 通孔，直角
工作温度 -20°C ~ 70°C
开关功能 关-瞬时
开关行程 0.25mm
操作力 100gf
机械寿命 100，000 次循环
照明 不发光
照明电压（标称值） -
照明类型，颜色 -
特性 -
电路 SPST-NO
端接样式 PC 引脚
系列 TL1105
致动器方向 侧面触动
致动器材料 聚酰胺（PA），尼龙
致动器离 PCB 高度，垂直 -
致动器类型 标准
致动器长度，直角 8.35mm
零件状态 在售

PDF描述：KEYPAD SWITCH

TL1105SF100Q 产品概述

一、产品简介

TL1105SF100Q 是 E-Switch 出品的微型侧按式跷板触觉开关，属于 TL1105 系列。该开关为单刀单掷常开（SPST-NO）、关-瞬时动作，体积小巧，适合集成到各种消费类、仪器仪表与便携设备的面板或 PCB 侧面按键位置。

二、主要规格

  • 电气额定：0.05 A @ 12 VDC（低电流信号开关）
  • 动作力：100 gf；行程：0.25 mm（触感清晰、响应迅速）
  • 机械寿命：100,000 次循环
  • 工作温度：-20°C 至 70°C
  • 外形尺寸：约 7.10 mm × 6.55 mm；致动器长度（直角）：8.35 mm

三、结构与材料

  • 致动器：侧面触动，标准型，材料为聚酰胺（PA，尼龙），耐用且弹性好。
  • 安装与端接：通孔直角安装，PC 引脚（适合波峰焊或手工焊接）。
  • 无照明设计，适合仅作按键输入用途。

四、安装与使用建议

  • PCB 开孔与引脚间距按厂方推荐尺寸开模，确保引脚充分焊接以获得可靠机械固定。
  • 由于额定接触电流仅 0.05 A，勿直接用于高电流或感性负载；需并联继电器或 MOSFET 做功率切换。
  • 建议在 MCU 接口加入去抖处理（硬件 RC 或软件滤波）以保证按键稳定性。
  • 波峰或手工焊接时注意控制温度和时间，以免热损伤塑料部件。

五、典型应用场景

  • 遥控器按键、家用电器面板、手持终端、仪器面板上的低电平控制与用户输入开关。

六、可靠性与注意事项

  • 在频繁按压或极端环境下，关注触点接触表面可能的氧化或污染问题；必要时采用清洁或更高等级接点材料的器件。
  • 储存与使用环境避免剧烈腐蚀性气体与超出额定温度范围的工况。

该型号以其紧凑尺寸、明确的触感与经济性，适合要求体积小、动作可靠且仅需低电流信号切换的电子产品。
