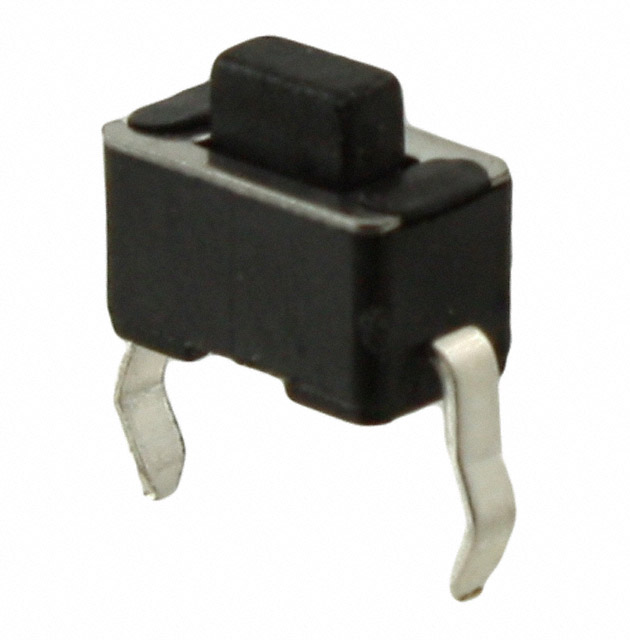

TL1107BF130WQ 产品概述

一、概述

TL1107BF130WQ 为 E-Switch 出品的小型通孔触觉开关（TACTILE），属 TL1107 系列。开关为单刀单掷常开（SPST‑NO），以矩形顶触按键为致动器，适用于对行程短、触感明确的按键场合。零件状态为有源，包装为散装。

二、核心参数

• 电路类型：SPST‑NO（常开）
• 额定接触电流：0.05 A @ 12 VDC（低电流信号）
• 致动力：130 gf（约0.127 N）
• 开关行程：0.25 mm（短行程）
• 致动器高度（离 PCB）：5.00 mm（垂直）
• 外形尺寸：6.00 mm × 3.50 mm
• 端接样式：PC 引脚（通孔）
• 致动器材料：聚酰胺 PA46（尼龙 4/6）
• 照明：无发光
• 工作温度：-20°C ～ 70°C
• 机械寿命：50,000 次循环
• 特性：触摸反馈

三、机械与操作特性

130gf 的操作力配合 0.25mm 的短行程，提供明显且偏硬的触觉反馈，适合需要快速、可靠输入的场景。致动器为矩形顶触结构，垂直按压操作，5mm 的高度兼顾了可操作性与面板低矮化需求。塑料材质耐用且具一定自润滑性，但长期暴露于化学品或高温环境应评估材料相容性。

四、电气性能与使用限制

额定接触电流仅 0.05A @ 12VDC，设计用于低电流信号线路（例如微控制器输入、低功率检测）。不建议用于高电流或交流/主电源开关场合，必要时应改用额定更高的继电器或功率开关。开关接点需按实际应用做电气去抖与滤波设计。

五、安装与焊接建议

此为通孔 PC 引脚型器件，适合波峰或手工焊接。安装时避免对塑料致动器施加侧向应力，焊接后冷却阶段也应确保按键不受机械夹紧。具体焊接温度曲线和 PCB 封装尺寸建议参见厂家数据表与推荐 PCB 布局。清洗后确保无焊剂残留影响接触性能。

六、典型应用

• 便携式和手持电子产品的功能键
• 仪器仪表的面板按键
• 低功耗控制与信号输入电路
• 需要明确触感反馈的小型消费电子

七、可靠性与检测要点

机械寿命 50,000 次循环，适合中低频次按键场景。建议在设计阶段进行寿命周期测试与环境应力测试（温度循环、湿热、振动）。对接点电阻、接触可靠性、按键力与行程的一致性应定期抽检。

八、采购与包装信息

制造商：E‑Switch；系列：TL1107；包装形式：散装（Bulk）；零件状态：有源。订购与量产前请核对最新数据表与零件代码（例：TL1107BF130WQ），并向供应商确认交期与可用性。

总结：TL1107BF130WQ 适合对尺寸小、触感明确且电流需求低的按键应用，选型时应注意其低电流额定与短行程特性，焊接和机械安装按厂方建议执行以保证性能与可靠性。
