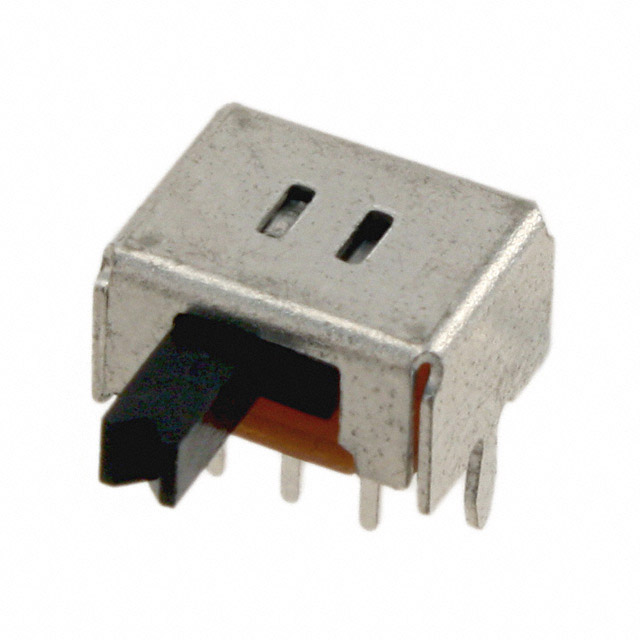

C&K OS202011MA0QN1 滑动开关产品概述
OS202011MA0QN1是C&K公司推出的一款小型双刀双掷（DPDT）滑动开关，专为低功率信号切换场景设计，兼具紧凑尺寸、可靠性能与便捷安装特性，适用于消费电子、仪器仪表、工业控制等多领域的功能切换需求。
一、产品定位与核心结构
作为C&K开关产品线中的小型化成员，OS202011MA0QN1的核心定位是低功率两路信号切换：通过滑钮操作实现双刀双掷切换逻辑——即两组独立的单刀双掷触点同时动作，可完成两路信号的“通-断-通”或“一路通/一路断”的切换功能，满足单开关实现多路功能选择的需求。
其机械操作端采用矩形柱状滑钮，操作面积适中，手指或小型工具（如镊子）均可便捷拨动，避免误触；引脚采用PC插板引脚，适配常规PCB焊接工艺，安装效率高，同时支持手工焊接与自动化贴装（常规回流焊参数兼容260℃/10s）。
二、核心电气性能参数
OS202011MA0QN1的电气参数针对低功率信号场景优化，关键指标明确：
- 额定电流：100mA（直流）——适用于弱信号或小功率负载（如传感器信号、LED控制信号等），避免大电流导致触点烧蚀；
- 额定电压：12V（直流）——覆盖多数低压电子设备的工作电压范围（如便携设备、小型控制器）；
- 触点切换：DPDT双刀双掷——两组触点独立动作，可同时切换两路信号，无需额外并联开关；
- 触点电阻：≤50mΩ（C&K标准）——确保信号传输无明显压降，接触稳定性优异。
三、机械结构与尺寸设计
为适配紧凑空间需求，OS202011MA0QN1采用小型化封装：
- 开关高度：10.8mm——垂直方向尺寸紧凑，可嵌入厚度较小的设备外壳（如便携音箱、遥控器）；
- 引脚间距：2.54mm（常规标准）——适配常规PCB布局，无需特殊设计；
- 操作力：1~2N（常规值）——操作手感适中，避免过轻误触或过重费力。
此外，开关主体采用ABS+PC工程塑料外壳，具备抗冲击、绝缘性能，同时减轻整体重量。
四、环境适应性与寿命可靠性
OS202011MA0QN1针对常规工作环境优化，可靠性指标清晰：
- 工作温度范围：-30℃~+70℃——覆盖低温（北方冬季室内）、高温（夏季室内）场景，满足多数民用与工业辅助环境需求；
- 工作寿命：10,000次切换——触点采用银合金材质（C&K常用方案），减少氧化磨损，可满足中等使用频率设备（如仪器仪表、小型家电）的长期需求；
- 存储温度：-40℃~+85℃——便于仓储与运输过程中的温度波动应对。
五、典型应用场景
基于其电气与机械特性，OS202011MA0QN1适用于以下场景：
- 仪器仪表：万用表的量程切换、示波器的通道选择、小型传感器的信号切换；
- 消费电子：便携音箱的模式切换（蓝牙/Aux）、遥控器的频道/功能切换、智能手环的辅助功能选择；
- 工业控制：小型PLC的模式选择、传感器信号的多路切换、低压控制电路的通断控制；
- 医疗辅助设备：小型诊断仪器（血糖仪）的参数切换、护理设备的辅助功能选择（低功率安全需求）；
- 汽车电子：车载小设备（车载充电器）的输出模式切换、车内氛围灯的模式选择。
六、选型与使用注意事项
- 负载匹配：严格避免超过额定100mA/12V（直流），若需控制大电流负载，需外接继电器；
- 焊接工艺：PC引脚焊接温度控制在260℃以内（回流焊）或350℃以内（手工焊），焊接时间≤3s，避免损坏内部触点；
- 环境防护：避免在潮湿（相对湿度>90%）、腐蚀性气体（硫化氢）环境长期使用，可搭配密封外壳提升防护；
- 操作规范：避免用尖锐工具强行拨动滑钮，防止滑钮损坏或触点错位。
总结而言，OS202011MA0QN1以紧凑尺寸、可靠DPDT切换、低功率适配为核心优势，是C&K针对小型电子设备功能切换需求的实用解决方案，可满足多领域中等使用频率场景的稳定需求。
