EG2301B 产品概述

一、概述

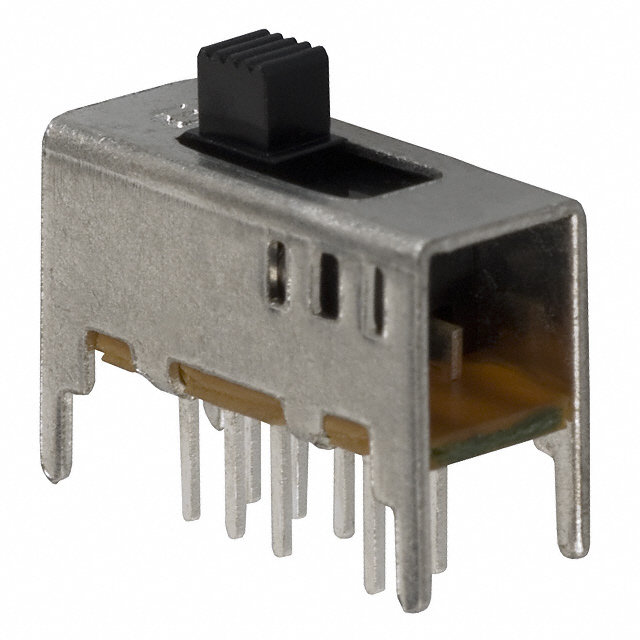

EG2301B 是 E-Switch 系列的一款滑动开关（Slide Switch），结构为双刀三掷（DP3T），适用于需要多路切换且体积受限的电子设备。开关采用矩形柱状滑钮、PC 引脚、直插（Through-hole）安装方式，提供可靠的手动切换功能，额定电流与电压分别为 200 mA / 30 V，工作温度范围为 -20℃ 到 +70℃。

二、主要技术参数

• 型号：EG2301B
• 品牌：E-Switch
• 电路结构：双刀三掷（DP3T）
• 滑钮形状：矩形柱状
• 引脚样式：PC 引脚（符合印刷电路板直插安装）
• 安装方式：直插（Through-hole）
• 额定电流：200 mA
• 额定电压：30 V DC（建议电路中按实际应用留有裕量）
• 工作温度：-20℃ ~ +70℃
• 描述文本：SWITCH SLIDE DP3T 200MA 30V

三、特点与优势

• 可靠的多路切换能力：DP3T 结构可同时控制两路信号并提供三种切换位置，适合信号线路选择、模式切换等应用。
• 紧凑耐用：矩形柱状滑钮利于手动操作与定位，机身设计紧凑，适合空间受限场合。
• 便于安装：PC 引脚直插设计，兼容常规 PCB 孔径与波峰/浸锡工艺，便于批量装配。
• 工作环境宽容：-20℃ 至 +70℃ 工作温度覆盖一般消费电子与工业低功率场景。

四、典型应用

• 消费电子：遥控器、音响设备、便携式仪表的模式或通道选择。
• 通信设备：低电压信号路径切换、天线或信号源选择（注意额定电流/电压限制）。
• 工业与控制面板：低功率控制线路切换、测试台切换开关。
• 教学与原型：线路实验、功能验证中的手动切换元件。

五、安装与使用建议

• PCB 布局：按厂家推荐的引脚间距与孔径钻板，考虑机械固定孔及焊盘加强。
• 焊接工艺：建议采用适合直插器件的波峰或手工焊接工艺，控制焊接温度与时间以防塑料件变形。
• 操作力与寿命：避免超力操作滑钮，定期检查接触状态以保证接触可靠。
• 电气注意：开关额定为 200 mA / 30 V，禁止用于高电流或高电压场合；直流开关时可能产生电弧，应在允许范围内使用。

六、可靠性与保管

• 存储建议：避免潮湿、高温或直射阳光，长时间存放建议保持原包装并防静电。
• 环境与安全：工作环境尽量避免腐蚀性气体与强振动，防止接触点氧化导致接触不良。

如需详细的机械尺寸图、引脚排列图或耐久性测试数据，可参考 E-Switch 官方数据手册或联系供应商获取原厂资料。
