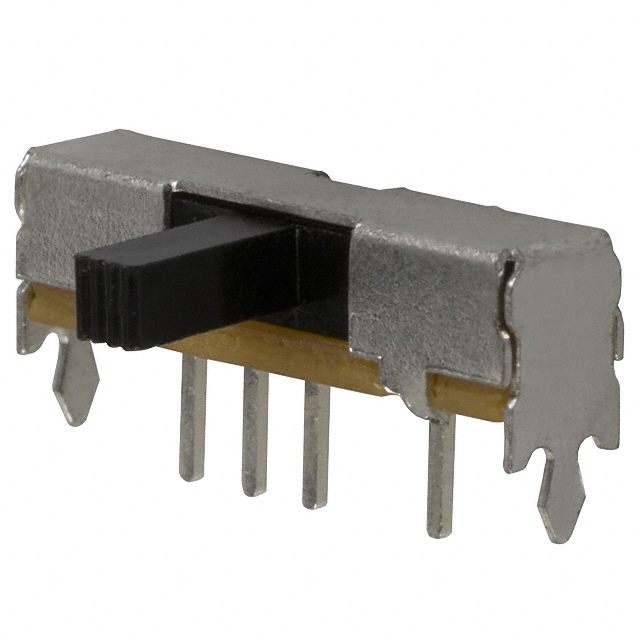

EG1313
图片源于供应商或网络,实物可能存在差异,请以实物为准

EG1313

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
E-Switch

品牌:

E-Switch

型号:

EG1313

编号:

D4759899

包装:

散装

批号:

-

封装:

-

描述:

SWITCH SLIDE SP3T 200MA 30V

数据手册
  • 产品参数
  • 数据手册PDF
  • 产品概述

详细描述：滑动开关 SP3T 通孔，直角


产品参数

产品属性 属性值
制造商 E-Switch
包装 散装
安装类型 通孔，直角
工作温度 -20°C ~ 70°C
开关功能 开-开-开
开关行程 2.00mm
接触定时 未指定
操作力 100、150gf
机械寿命 -
特性 -
电气寿命 -
电路 SP3T
端接样式 PC 引脚
系列 EG
致动器材料 -
致动器类型 标准
致动器长度 5.00mm
触头材料 铜合金
触头表面处理 银
零件状态 在售
额定电压 - DC 30 V
额定电流（安培） 200mA（DC）

PDF描述： 滑动开关 SP3T 通孔，直角

EG1313滑动开关产品概述

一、产品基本信息

EG1313是由专业电子开关制造商E-Switch推出的EG系列小型滑动开关，零件状态为有源（当前可正常供应），采用散装包装，便于按需取用。该产品为SP3T（单刀三掷） 电路类型，开关功能为开-开-开——即三个操作位置均为导通状态，仅切换不同通断通路，可实现三路信号的灵活切换。

二、核心电气参数

EG1313专为低压小电流直流电路设计，核心电气性能如下：

  • 额定电流：200mA（直流）
  • 额定电压：30V（直流）
  • 适用场景：仅适配低压小功率设备，禁止在高电压、大电流环境下使用。

其SP3T电路结构可满足三路信号的切换需求，例如模式选择、通道切换等功能，无需额外电路辅助即可实现多通路切换。

三、机械与安装特性

机械设计聚焦紧凑型与易用性，适配空间受限的电子设备：

  • 致动器：标准类型，长度仅5.00mm，体积小巧；
  • 开关行程：2.00mm，操作手感清晰，切换位置明确；
  • 操作力：100gf/150gf（不同位置的操作力差异），兼顾便捷性与防误触；
  • 安装方式：通孔直角，端接样式为PC引脚，可直接焊接于PCB板，安装工艺简单，适配常规电子设备生产流程。

四、触头与可靠性设计

触头采用铜合金基底+银镀层的组合：

  • 铜合金基底保证结构强度；
  • 银镀层有效降低接触电阻，提升导电稳定性，同时增强耐磨损性与抗腐蚀能力；
  • 适合长期在小电流环境下使用，可减少接触不良风险，延长开关使用寿命。

五、典型应用场景

结合产品特性，EG1313广泛适用于以下小型电子设备：

  1. 便携式仪器：手持万用表、小型信号发生器的模式切换；
  2. 智能家居模块：智能灯亮度/色温切换、智能插座模式选择；
  3. 小型家电：加湿器档位切换、小型风扇模式调整；
  4. 医疗小型设备：电子体温计单位切换（℃/℉）、血糖仪模式选择；
  5. 消费电子配件：遥控器功能切换、耳机配件模式调整；
  6. 工业小型控制：小型传感器信号选择、设备状态切换。

六、环境适应性

工作温度范围为**-20°C ~ 70°C**，可满足大部分常规场景需求：

  • 适用环境：家庭、办公室、普通商业场所及非极端工业场景；
  • 注意事项：避免在极端低温（< -20°C）、极端高温（> 70°C）、高湿度或腐蚀性气体环境中使用，以防性能下降。

总结

EG1313是一款专为低压小电流、空间受限场景设计的紧凑型三路滑动开关，具备稳定的电气性能、可靠的触头设计及便捷的安装方式，可满足各类小型电子设备的信号切换需求，是低成本、高可靠性切换方案的优选之一。
