EG2201A 产品概述

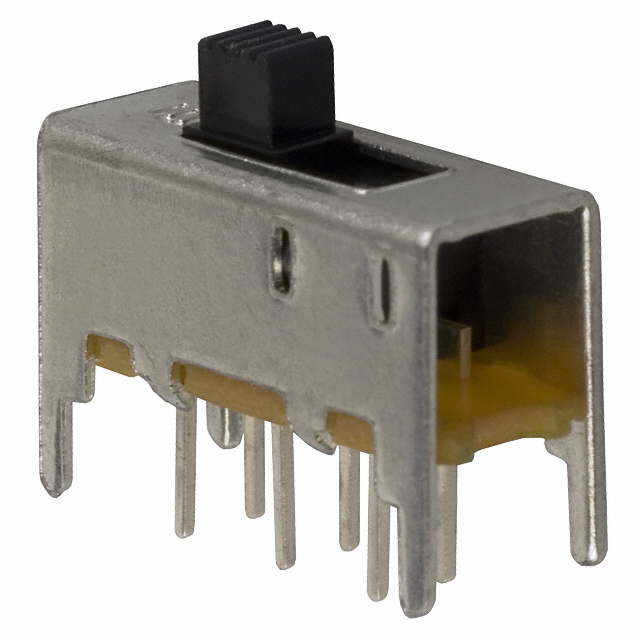

EG2201A 是 E-Switch 提供的一款双刀双掷（DPDT）滑动开关，适用于低功率信号和控制电路。其设计注重紧凑结构与可靠接触，滑钮为矩形柱状，便于安装与操控，适合直插（Through-hole）装配工艺的电子装置。

一、主要参数一览

• 电路结构：双刀双掷（DPDT），可同时切换两路电路。
• 额定电流/电压：200 mA / 30 V，适用于低电流信号和逻辑电源切换。
• 引脚样式：PC（直插）引脚，便于波峰/手工锡焊安装。
• 开关高度：14 mm（整体高度），滑钮为矩形柱状便于手动操作与定位。
• 安装方式：直插安装（PCB 插装）。
• 工作温度：-20 ℃ 至 +70 ℃，适应一般室温环境及轻工业环境。

二、结构与外观

EG2201A 采用牢固的外壳与矩形滑钮结构，滑动行程明确，手感稳定。PC 引脚布局利于装配线插入与焊接，适合空间受限但需手动切换的面板或电路板应用。外观简洁，适合成品外壳内置或面板后装配。

三、电气与环境特性

该型号适合低电流、低电压的信号切换场景，额定 200 mA/30 V 表明不适用于较高功率或感性负载的直接切换，使用时建议考虑电流余量与防弧保护。工作温度范围覆盖典型消费与工业电子产品的使用环境。

四、典型应用场景

• 仪器仪表与测试台面上的信号路由切换。
• 低功率消费电子（如便携设备、控制面板）的功能选择开关。
• PCB 上的模式切换、微控制器或逻辑电路的手动设置。
• 教学、样机与原型开发中经常需要的可靠机械开关。

五、安装与使用建议

• 根据厂家数据手册确认 PCB 针脚间距与固定孔位，确保插装稳固并避免机械应力集中。
• 焊接时按照 PCB 工艺与厂方推荐的焊接条件操作，避免长时间高温接触导致塑料件变形。
• 对于可能承受较大机械力的应用，建议在 PCB 上增加固定孔或支撑结构以分散开关受力。
• 在使用超过额定电流或在感性负载场合，应加装继电器或固态开关做功率隔离。

六、维护与注意事项

• 避免在潮湿、多尘或有腐蚀性气体环境中长期使用，必要时采取防护措施。
• 定期检查焊点与引脚牢固性，发现接触不良应及时更换。
• 频繁切换或超额负载会缩短开关寿命，设计时应预留裕量并做寿命验证。

如需完整的尺寸图、引脚布局和机械寿命等详细技术资料，请参考 E-Switch 官方数据手册或联系供应商获取 EG2201A 的详细规格书。
