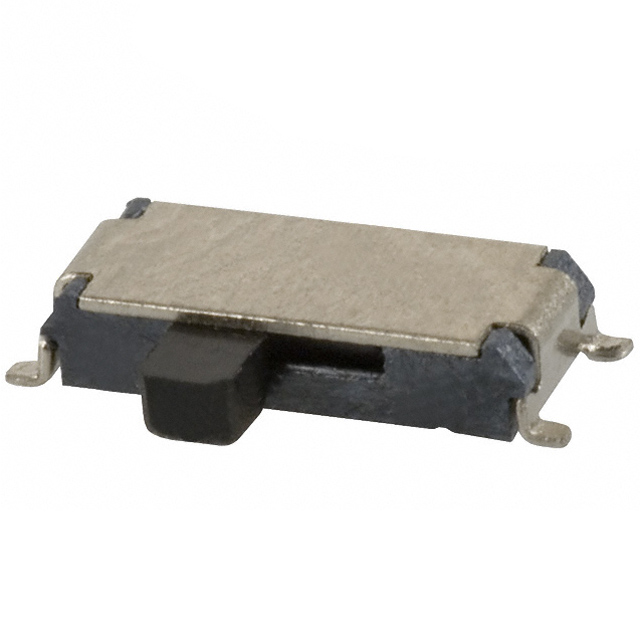

EG1257
图片源于供应商或网络,实物可能存在差异,请以实物为准

EG1257

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
E-Switch

品牌:

E-Switch

型号:

EG1257

编号:

D4759934

包装:

剪切带（CT） & Digi-Reel® 得捷定制卷带

批号:

-

封装:

-

描述:

SWITCH SLIDE SPDT 300MA 4V

数据手册
  • 产品参数
  • 数据手册PDF
  • 产品概述

详细描述：滑动开关 SPDT 表面贴装，直角


产品参数

产品属性 属性值
制造商 E-Switch
包装 卷带（TR），剪切带（CT），Digi-Reel® 得捷定制卷带
安装类型 表面贴装，直角
工作温度 -20°C ~ 70°C
开关功能 开-开
开关行程 1.50mm
接触定时 未指定
操作力 200gf
机械寿命 10，000 次循环
特性 -
电气寿命 10，000 次循环
电路 SPDT
端接样式 鸥翼
系列 EG
致动器材料 -
致动器类型 标准
致动器长度 1.50mm
触头材料 -
触头表面处理 -
零件状态 在售
额定电压 - DC 4 V
额定电流（安培） 300mA（DC）

PDF描述： 滑动开关 SPDT 表面贴装，直角

EG1257 产品概述 — E-Switch 微型立贴滑动开关（SPDT）

一、产品简介

EG1257 为 E-Switch 出品的一款单刀双掷（SPDT）滑动开关，滑钮为矩形柱状，采用鸥翼型引脚并以立贴（垂直贴装）方式安装。额定工作电压 4V，额定电流 300mA，适用于低压、低功耗电子产品的功能切换与输入选择。

二、主要参数与结构特点

  • 开关类型：单刀双掷（SPDT），两档切换或中间位置视具体封装而定。
  • 滑钮形状：矩形柱状，手感明确，方便机械定位与自动化拨动。
  • 引脚样式：鸥翼型（Gull-wing），兼容常见回流焊工艺，利于表面贴装流程。
  • 安装方式：立贴（Vertical SMD），节省占板面积并便于与垂直操控件配合。
  • 电气规格：额定电压 4V，额定电流 300mA；工作温度范围 -20℃ 至 +70℃。

三、典型应用场景

适用于手持设备、便携式医疗仪器、可穿戴设备、无线模块、传感器节点及各类电池供电的小型电子装置中用于模式选择、功能切换和电源路径切换等场景。因电压电流等级较低，不适合大功率负载或直流主开关用途。

四、设计与选型建议

  • 在基板布局上预留与立贴外形匹配的焊盘与定位结构，保证滑动方向空间与防撞定位。
  • 因额定电压仅 4V，设计时应加以限流保护或避免并联高电流负载；若有反复开关要求，可在电路上加 RC 或软件消抖处理以延长可靠性。
  • 采用回流焊时请参照 E-Switch 提供的焊接曲线与保湿（MSL）等级说明，避免超温或长时间潮湿环境导致性能下降。

五、可靠性与维护

EG1257 针对低电压小电流场景优化，常见关注点包括接触电阻稳定性和机械寿命。实际使用中应参考厂方的寿命与接触性能试验数据；在清洗或维护时避免强酸碱溶剂直接作用于滑动机构，并注意防止外力冲击造成滑钮损伤。

六、结论

EG1257 是一款面向低功耗、小型化设计的立贴式 SPDT 滑动开关，鸥翼引脚利于 SMT 生产，矩形柱状滑钮提供良好的操作感。适合体积受限、以电池供电的便携电子设备。选型时请结合实际电压、电流及机械寿命需求，并参照 E-Switch 的完整规格书与焊接指南进行最终确认与验证。
