EG1271 产品概述
一、产品简介

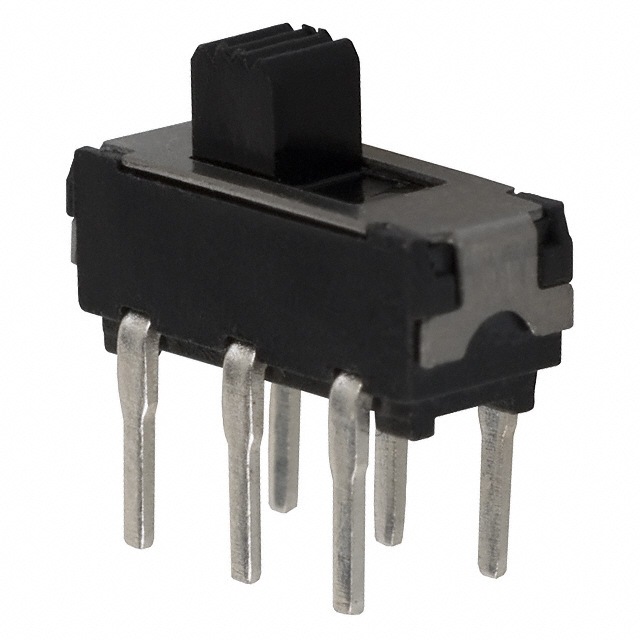

EG1271 是 E-Switch 出品的 EG 系列微型滑动开关，型号描述为 "SWITCH SLIDE SPDT 300mA 30V"。该开关为有源件，采用通孔（PC 引脚）安装形式，功能为 SPDT（单刀双掷）、开-开（ON-ON），并采用非短路（BBM，Break-Before-Make）触点切换方式，适用于低电流、低电压的信号与控制电路。
二、主要电气参数
- 额定电流：300 mA（DC）
- 额定电压：30 V DC
- 电路类型：SPDT（单刀双掷）
- 接触时序：非短路（BBM）
- 触点材料：铜合金，触点表面镀银
- 工作温度范围：-20°C ~ 70°C
三、机械特性与操作手感
- 致动器类型：标准滑杆致动器
- 致动器长度：2.00 mm
- 开关行程：2.00 mm
- 操作力：约 200 gf
- 端接样式：PC 引脚（通孔）
银镀触点在低电阻与良好导电性方面表现优异，适合低压信号切换；镀银对环境中含硫物质较敏感，长期存放或在腐蚀性气氛下可能产生钝化，影响接触。
四、安装与焊接建议
该产品为通孔式（Through-Hole），建议采用手工或波峰焊工艺安装。焊接时应避免对塑料外壳和内部机构施加过高温度或过长时间，加热参数请参照 E-Switch 官方数据表或应用说明。焊后应检查引脚焊点可靠性与外观，避免机械应力直接作用在开关壳体上。
五、典型应用
- 便携式仪器与测试设备的功能切换
- 音频/视频设备的模式选择
- 家用电器与消费电子的低功率控制线路
- 通信终端或接口选择开关
由于 300 mA / 30 V 的限制，不适合高功率电源或大电流负载直接使用。
六、选型与使用注意事项
- 功率匹配：确认负载电流与电压在额定范围内并留有裕量；对感性负载需考虑抑制元件以减少电弧与磨损。
- 环境适应：若使用环境有腐蚀性气体（硫、氯等），建议考虑金镀或更高耐蚀性的触点材料，或采取密封/防护措施。
- 机械寿命：产品数据中未列出具体机械寿命，应参考厂方完整规格书或通过样机测试验证寿命与可靠性。
- PCB 布局：保证开关周围有足够的焊盘与机械支撑，避免安装或操作时产生应力集中。
七、包装与获取
该型号以散装（bulk）形式供应，零件状态为在产（Active）。采购或工程采用前，建议索取 E-Switch 官方规格书（datasheet）以获取详细尺寸图、焊接曲线、寿命与环境测试数据，确保在目标应用中满足可靠性要求。
