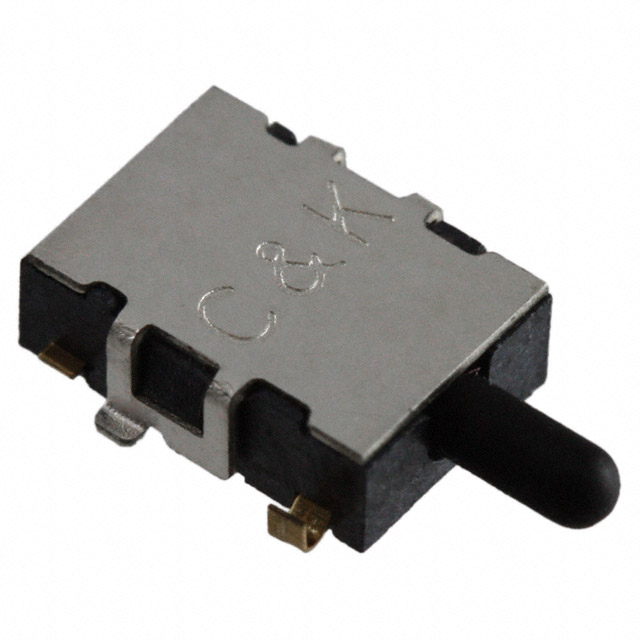

C&K SDS004 检测开关产品概述
SDS004是C&K SDS系列的一款小型检测开关，针对低功耗电子设备的位置/状态检测需求设计，采用表面贴装（SMT）直角安装，瞬时动作的SPST-NO结构（常态断开、触发导通），兼顾可靠性与生产适配性，适合多种小型化场景。
一、核心参数详解
1. 电气性能
SDS004的电气参数覆盖常规低功耗设备需求：
- 额定电流：100mA（直流），满足小型传感器、开关量信号的传输要求；
- 额定电压：12V（直流），适配多数低电压电子系统（如消费电子、工业小型设备）；
- 电气寿命：50,000次循环，若按每天10次触发计算，可稳定使用超13年，符合产品生命周期可靠性要求。
2. 机械特性
机械参数兼顾操作体验与安装容错：
- 操作力：75gf，力度适中——既避免轻微震动（如设备搬运）导致误触发，也无需过大外力即可触发，适配人体操作或机械致动；
- 超程：2.0mm（0.079英寸），触发后额外行程可缓冲位置偏差，提升安装容错率（比如门盖轻微错位仍能可靠导通）；
- 机械寿命：50,000次循环，与电气寿命同步，避免机械结构先失效（如冲杆变形、触点错位）。
3. 安装与端接
适配自动化生产与小型化设计：
- 安装类型：表面贴装直角，节省PCB板空间，适配SMT自动化贴装，降低人工成本；
- 端接样式：SMD接片，兼容标准回流焊工艺，焊接可靠性高；
- 包装：托盘包装，适配自动化上料设备，提升生产线效率。
4. 环境适应性
宽温范围覆盖多场景：
- 工作温度：-40℃~85℃，适配工业低温车间、汽车高温暴晒、户外消费电子等场景；
- 零件状态：有源，无需额外电源即可实现通断，简化电路设计。
二、典型应用场景
SDS004的紧凑设计与宽适配性，使其在多个领域落地：
1. 小型消费电子
- 无线耳机充电盒：开盖检测（触发时导通，告知主机盒盖打开）；
- 智能手环/手表：腕带扣合检测（确保佩戴状态下功能正常）；
- 便携式蓝牙音箱：按键/接口状态检测（如充电口插拔检测）。
2. 工业控制小型设备
- 小型传感器：位置检测（如接近开关辅助）；
- 小型仪器：门盖状态检测（试剂仓、电池仓盖关闭确认）；
- 自动化生产线：小型机械臂末端夹具检测（工件到位确认）。
3. 汽车电子辅助部件
- 车载USB接口：插拔检测（触发时激活充电/数据传输）；
- 小型车载传感器：状态检测（如胎压传感器外壳固定检测）；
- 汽车内饰：储物盒盖检测（触发时开启氛围灯）。
4. 医疗小型设备
- 便携式血糖仪：试纸仓盖检测（确保试纸插入后仓盖关闭）；
- 小型雾化器：药杯安装检测（触发时允许雾化启动）。
三、使用注意事项
为保证SDS004的可靠性，需注意以下几点：
- 参数不超限：避免超过100mA直流电流或12V直流电压，防止触点氧化加速；
- 致动行程匹配：冲杆致动行程需与触发部件（如门盖、滑块）移动行程匹配，避免超程过大损坏机械结构；
- 焊接工艺合规：采用标准SMT回流焊参数（需参考C&K官方工艺规范），避免高温损坏内部触点；
- 避免冲击振动：虽有超程缓冲，但强烈冲击可能导致触点错位，需在安装时考虑减振设计。
