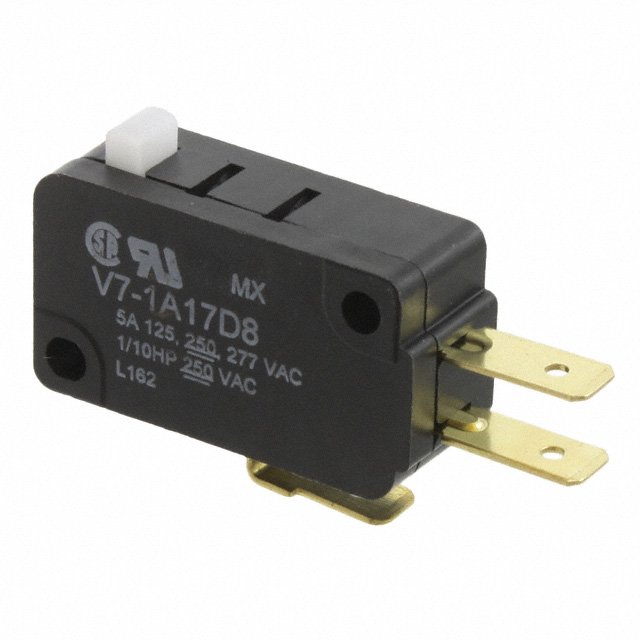

V7-1A17D8 行程开关（Honeywell/H奥尼韦尔）
一、产品概述
V7-1A17D8 是 Honeywell 出品的一款小型快动式行程开关（Snap Action Microswitch），配置圆形柱塞按钮，单刀双掷（SPDT，常开/常闭）触点结构。该开关以可靠的机械快动机构实现清晰的动作切换，适用于需要精确位置检测和重复动作的工业与家电场合。
二、主要技术参数
- 品牌：Honeywell（霍尼韦尔）
- 型号：V7-1A17D8
- 产品分类：行程开关（限位/微动开关）
- 按钮形状：圆形柱塞（Plunger）
- 电路结构：单刀双掷（SPDT，N.O./N.C.）
- 额定电气参数：5A @ 277VAC（描述值）；另有常见额定值 125VAC（请以具体产品数据表为准）
- 视在功率：约 74.57 VA（描述值）
- 动作力：约 1.47 N（触发操作力）
- 安装方式：螺丝固定（Screw Mount）
- 端子类型：快接（Quick Connect）
- 工作温度范围：-40℃ ~ +85℃
三、结构与电气特性
此型号采用快动（snap action）触点设计，能在微小行程内完成触点切换，避免接触抖动，提高开关寿命与可靠性；SPDT 结构同时提供常开与常闭输出，便于在同一元件上实现两种逻辑信号。圆柱形柱塞利于直线推进检测，对齐要求低，适配行程定位件。
四、安装与接线建议
- 固定：使用面板或底座螺丝固定，安装时注意保持柱塞运动方向与外部执行机构对正，避免侧向力或偏载。
- 端子连接：采用快接端子时确认端子规格与插片尺寸匹配，连接稳固防止振动松脱。
- 环境：工作温度范围覆盖常见工业与室外低温应用，但如需防水、防尘或高腐蚀环境使用，请参考完整数据表或选择带密封/防护等级的变型产品。
- 验证：在系统设计阶段，建议以实际负载（感性/电容性负载）验证开关的触点寿命与电气承载能力。
五、典型应用场景
- 工业自动化限位检测（送料、机械臂、传动机构）
- 电器与设备的门/盖闭合监测（家电、医疗设备）
- 控制面板与安全联锁
- 电梯、自动售货机、打印设备等需要精确行程反馈的场合
六、选型与维护要点
- 额定电流与电压：按照实际负载电流（尤其是感性负载起动电流）选择合适的触点规格或并联保护元件，必要时采用继电器/接触器分担大电流。
- 寿命与可靠性：快动机构在轻载下寿命长，但触点在重载或带电弧条件下会加速损耗，建议定期检查触点状态与动作一致性。
- 认证与替代：若需符合特定认证（如 UL/CSA 等），请在采购前向供应商确认具体认证型号。对于定制安装尺寸或防护等级，也可咨询厂家或代理提供替代型号。
如需更详细的电气寿命、端子尺寸、安装孔位图或认证信息，建议查阅 Honeywell 官方产品数据表或联系授权经销商获取完整规格书。
