浩亭09222326824 DIN直插插座产品概述
一、产品核心身份与基础定位

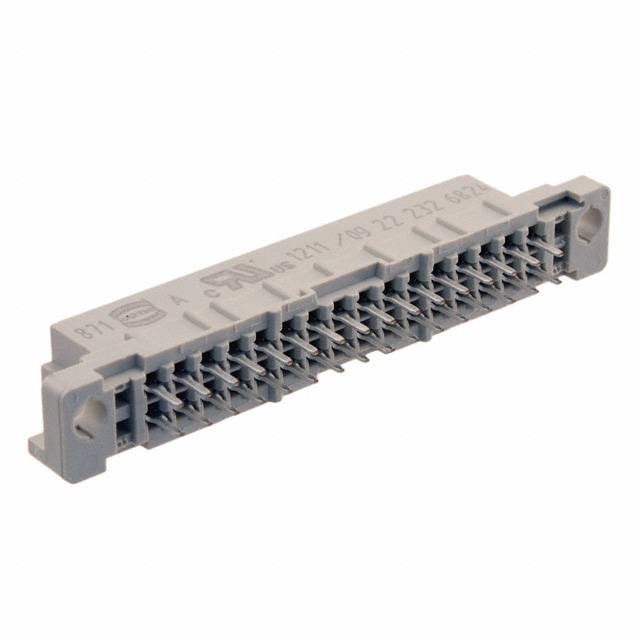

浩亭09222326824是一款符合DIN 41612标准的直插式PCB插座，属于浩亭工业连接系列的经典型号。该产品采用2排32位（32POS）引脚布局，中心间距2.54mm，专为工业控制、通信、医疗等领域的多信号/低功率传输场景设计，兼顾安装便捷性与工业级可靠性。
二、关键技术参数与设计细节
1. 基础规格
- 引脚数量：32位（2排×16位）
- 中心间距：2.54mm（标准通孔间距）
- 排数：2排
- 安装方式：直插式（通孔PCB焊接）
- 符合标准：DIN 41612（欧洲工业连接通用标准）
2. 电气性能
- 额定电流：单接触件0.5A（AC/DC）
- 额定电压：250V（AC/DC）
- 接触电阻：初始<20mΩ，插拔1000次后<50mΩ
- 绝缘电阻：>1000MΩ（20℃，500V DC）
- 耐压：1500V AC（50/60Hz，1min）
3. 机械与环境性能
- 接触件材质：磷青铜（镀金处理，厚度≥0.5μm）
- 绝缘材质：聚酰胺PA66（阻燃等级UL94 V-0）
- 工作温度：-40℃至+120℃
- 存储温度：-55℃至+125℃
- 插拔寿命：≥1000次
三、典型应用场景与价值体现
该型号因平衡了多信号传输能力与工业适应性，广泛应用于以下场景：
- 工业控制设备：PLC、伺服驱动器、变频器的信号接口，宽温范围适配车间高低温环境，32位布局支持多通道数字/模拟信号传输；
- 通信基础设施：基站BBU、交换机的背板连接，直插安装简化PCB布线，镀金接触件避免信号干扰；
- 医疗电子设备：超声仪、监护仪的内部信号连接，阻燃绝缘材质符合医疗安全规范，稳定接触确保数据准确；
- 测试测量仪器：示波器、信号发生器的扩展接口，直插式设计便于批量组装，插拔寿命满足反复测试需求。
四、安装工艺与兼容性说明
1. 安装方式
- 采用直插式通孔焊接，支持手工焊或波峰焊（波峰焊温度≤260℃，持续时间≤3s）；
- 引脚长度适配1.6mm标准PCB厚度，无需额外加工；
- 本体带定位销，焊接时精准对齐PCB，避免引脚错位。
2. 兼容性
- 完全兼容DIN 41612标准插头（如浩亭09200320301），接口无匹配问题；
- 引脚布局符合DIN 41612“C型”规范，可与同标准其他品牌插头互换；
- 适配多厂商PCB设计，无需特殊布线要求。
五、可靠性与品质保障体系
浩亭作为工业连接领域全球领导品牌，09222326824具备以下优势：
- 接触可靠性：镀金接触件抑制氧化腐蚀，磷青铜弹性设计确保插拔压力稳定，减少信号衰减；
- 环境适应性：PA66绝缘材质耐机油、清洁剂等化学腐蚀，阻燃V-0降低火灾风险；
- 认证与测试：通过UL、VDE认证，符合IEC 60068-2-6（振动）、IEC 60068-2-27（冲击）标准，可承受10g/55-2000Hz振动与100m/s²冲击；
- 批量一致性：自动化生产确保引脚间距偏差≤±0.05mm，适合大规模工业生产。
该产品凭借标准化设计、工业级可靠性，成为工业设备内部信号连接的高性价比选择。
