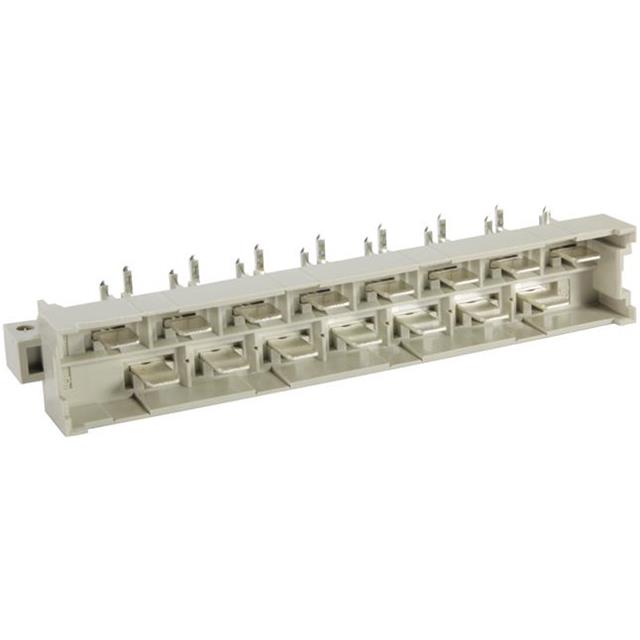

浩亭09061152911 DIN 15针弯插PCB连接器产品概述
一、产品基本信息
浩亭（Harting）09061152911是一款符合DIN 41612标准的15针PCB板连接器，属于浩亭经典DIN HDR系列，专为工业级及高可靠电子设备的内部信号/电源连接设计。该产品采用弯插（Right Angle，RA）安装方式，核心定位为高密度PCB板间的稳定连接解决方案，广泛适配各类需要标准化接口的设备，是工业自动化、通信、医疗等领域的常用组件。
二、核心技术参数
参数项 规格描述 针脚总数（PIN） 15P（2排布局，7+8针排列） 针脚间距 5.08mm（DIN标准间距） 安装方式 弯插（PCB直角插装） 触头镀层 镀金（Gold） 排数 2排 适配标准 DIN 41612（DIN HDR规范） 额定电流/电压（参考） ≤3A / ≤250V（AC/DC） 工作温度范围（参考） -40℃ ~ +85℃（工业级） 插拔寿命（参考） ≥5000次
三、设计特点与优势
1. 镀金触头提升可靠性
触头采用镀金工艺，接触电阻典型值≤10mΩ，大幅降低信号衰减；同时增强抗腐蚀能力（可耐受盐雾、潮湿环境），延长插拔寿命至5000次以上，确保长期连接稳定，避免工业现场因接触不良导致的设备故障。
2. 弯插设计节省空间
直角弯插结构使连接器与PCB板呈90°安装，避免传统直插连接器占用垂直空间，特别适合高密度布局场景（如PLC模块、通信背板），有效优化设备内部空间利用。
3. 标准化兼容性强
5.08mm间距完全符合DIN 41612规范，2排15针布局与市场上多数DIN接口设备兼容，无需额外定制接口，降低系统集成成本。
4. 工业级结构强度
采用PA66高强度工程塑料外壳配合精密金属针脚，具备抗振动（10-2000Hz，1g）、抗冲击（10g，11ms）性能，可适应工业现场的复杂工况（如机床、自动化生产线）。
四、典型应用场景
- 工业自动化控制：PLC（可编程逻辑控制器）的I/O模块、DCS（分布式控制系统）的背板连接，实现传感器、执行器与控制器的稳定信号传输；
- 通信设备：通信基站BBU（基带单元）与RRU（射频单元）的内部接口、交换机背板连接，满足高可靠数据传输需求；
- 测试测量仪器：示波器、信号发生器等设备的内部模块连接，确保信号无失真传输；
- 医疗电子：监护仪、呼吸机等设备的内部组件连接，符合医疗设备对低干扰、高可靠的要求；
- 航空航天辅助设备：机载电子设备的内部接口，利用镀金触头的抗恶劣环境特性，适配航空级工况。
五、安装与使用注意事项
- PCB板适配：安装前确认PCB板开孔间距为5.08mm，开孔直径与针脚直径匹配（常规1.0mm），避免针脚弯曲；
- 焊接工艺：焊接温度控制在260℃以内（单针焊接时间≤3秒），防止高温损坏触头镀层或塑料外壳；
- 插拔规范：插拔时垂直施力，避免斜向插拔导致针脚变形；频繁插拔场景需定期检查触头磨损；
- 环境防护：潮湿/粉尘环境下建议搭配浩亭密封附件，提升防护等级至IP20以上。
浩亭09061152911凭借标准化设计、高可靠性及工业级性能，成为多领域设备内部连接的优选组件，可有效提升系统集成效率与长期稳定性。
