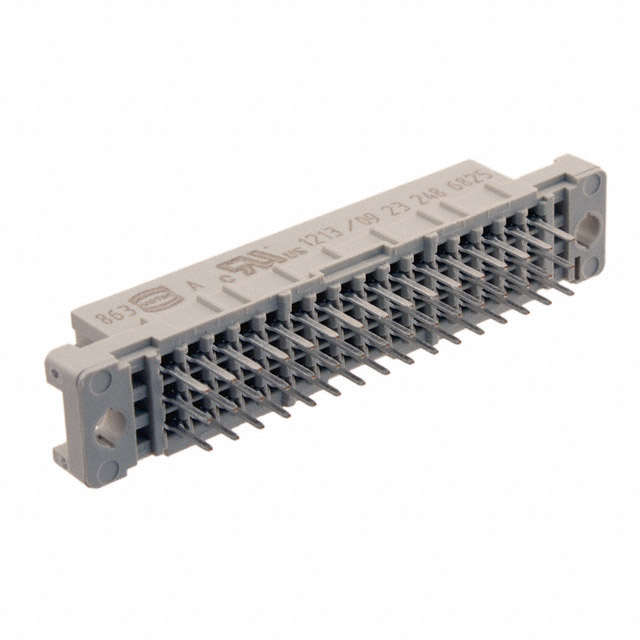

Harting 09232486825 板对板/背板连接器产品概述
Harting（浩亭）09232486825是一款专为工业及通信领域设计的2.54mm间距直插式板对板/背板连接器，采用3排布局，具备高密度、高可靠、宽温适应等核心优势，广泛应用于工业自动化、通信设备、医疗仪器等场景，是系统内部模块互联的优选方案。
一、核心基础参数梳理
该连接器的关键参数符合工业级设备的严苛要求，具体如下：
类别 具体参数
机械参数 间距（Pitch）2.54mm；排数3排；总针数48针（3×16）；安装方式直插（通孔焊接）；带定位键（防错插）
电气参数 额定电流10A/接触件；额定电压250V AC/DC；接触电阻≤20mΩ（初始）；绝缘电阻≥1000MΩ（500V DC）；耐电压1500V AC（1分钟）
环境参数 工作温度-40℃+125℃；存储温度-40℃+150℃；湿度95%RH（无凝露）；振动10~2000Hz（10g）；冲击50g（11ms）
材料参数 外壳：聚酰胺66（PA66，耐冲击、耐化学腐蚀）；接触件：铜合金（CuZn37）；表面处理：镀锡（Sn）；符合RoHS 2.0
二、设计特点与优势
1. 高密度布局适配紧凑空间
3排针脚搭配2.54mm标准间距，在相同PCB面积内可实现48针连接，相比2排设计提升33%针脚密度，完美适配小型化设备（如PLC、基站子板）的板间互联需求，有效节省PCB布局空间。
2. 直插焊接可靠性强
通孔直插结构通过波峰焊或手工焊可实现牢固连接，焊接后抗振动性能优异——经振动测试（10~2000Hz，10g加速度）无接触失效，能稳定应对工业现场的机械振动、冲击环境。
3. 工业级宽温耐候性
工作温度覆盖**-40℃至+125℃**，可满足低温环境（如北方户外设备）及高温环境（如电源模块附近）的长期稳定运行；存储温度范围进一步扩展至-40℃~+150℃，便于生产仓储及运输。
4. 电气性能稳定可靠
- 低接触电阻（≤20mΩ）确保信号传输损耗极小，适合低功率信号（如通信数据）及中等功率供电传输；
- 高绝缘电阻（≥1000MΩ）防止漏电及信号串扰，耐电压性能（1500V AC）满足基本绝缘要求。
5. 环保与兼容性
符合RoHS 2.0标准，不含铅、镉等有害物质；与Harting同系列0923连接器兼容，可实现系统升级或模块替换，无需更改PCB设计，降低二次开发成本。
三、典型应用场景
1. 工业自动化控制系统
PLC、伺服驱动器、传感器模块的板间通信与供电连接，应对工厂车间的振动、温度变化，保障设备稳定运行。
2. 通信基础设施
基站BBU（基带处理单元）与RRU（射频拉远单元）的背板互联，路由器、交换机的子板与母板连接，满足高密度信号传输需求。
3. 医疗设备
诊断仪器（如CT、MRI）、治疗设备（如呼吸机）的内部模块互联，确保医疗设备的信号准确性及运行稳定性。
4. 轨道交通设备
车载控制系统、信号设备、乘客信息系统的板间连接，适应列车运行中的振动、冲击及温度变化。
5. 新能源领域
充电桩、储能电池系统的内部板间通信与供电连接，满足新能源设备的高可靠需求。
四、安装与维护建议
1. 安装前准备
- 检查连接器外观无破损、针脚无弯曲/氧化；
- 确认PCB焊盘清洁无氧化、无焊锡残留，定位键与连接器匹配（防错插）。
2. 焊接操作
- 波峰焊：温度控制在250℃~260℃，焊接时间≤3秒；
- 手工焊：使用25W烙铁，温度≤300℃，避免高温损坏PA66外壳。
3. 插拔规范
- 禁止通电状态下插拔；
- 垂直施加均匀力，对准定位键插入（听到轻微咔哒声），避免撬动连接器。
4. 日常维护
- 定期检查接触件是否氧化，用异丙醇清洁（避免尖锐工具刮擦）；
- 检查焊接点是否虚焊/脱焊，必要时重新焊接。
Harting 09232486825凭借其高密度、高可靠、宽温适应等特点，成为工业及通信领域板对板/背板连接的核心组件，可满足不同场景下的稳定互联需求。
