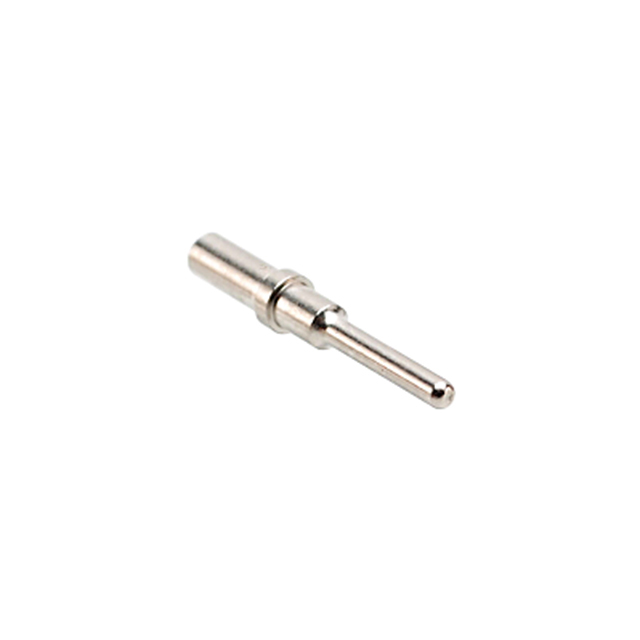

Amphenol AT60-202-16141 压接引脚连接器产品概述

一、产品核心身份与基础参数

Amphenol AT60-202-16141是Amphenol工业级连接器产品线中的一款机制压接引脚组件，专为信号/电力传输设计，适配16-20 AWG线规导线，是工业自动化、通信设备等领域的常用连接元件。

基础参数明确：

• 类型：机制连接器（机械固定+电接触，无焊接依赖）
• 端接形式：引脚（插头端）+ 压接（导线与触头的连接方式）
• 线规适配：16-20 AWG（覆盖0.52-1.31mm²导线，满足中低电流传输需求）
• 触头材料：高导电铜合金（保证低接触电阻与机械强度）
• 触头表面处理：镍镀层（耐腐蚀、抗氧化，提升环境适应性）

二、设计特性与工艺优势

1. 压接端接的高效稳定

不同于焊接连接，该产品采用冷压接工艺：通过专用工具对触头与导线施加机械压力，使两者紧密嵌合。优势显著：

• 无热损伤：避免导线绝缘层老化、触头性能下降；
• 批量适配：适合自动化生产，效率远高于手工焊接；
• 长期可靠：压接结构无脱落风险，接触电阻稳定。

2. 材料与镀层的双重保障

• 触头选用高纯度铜合金，兼具优异导电性（电阻率低至1.7μΩ·cm）与抗变形能力；
• 表面镀镍处理（厚度≥2μm），可抵御工业环境中的湿气、盐雾及轻度化学腐蚀，符合MIL-STD-126标准。

3. 精准适配与机械可靠性

引脚采用精密机械加工，尺寸公差控制在±0.05mm内，可与Amphenol AT系列对应插座实现紧密插拔；部分型号带有防呆结构，避免误插导致的触头损伤或设备故障。

三、主要应用领域

AT60-202-16141因工业级设计与灵活适配性，广泛覆盖以下场景：

• 工业自动化：PLC控制器、传感器、执行器的信号/电力连接（如机床、机器人）；
• 通信设备：基站、交换机、光纤收发器的内部线束连接；
• 汽车电子：商用车（卡车、工程机械）的车载控制系统、传感器线束；
• 医疗设备：低功率诊断仪器（如监护仪、输液泵）的内部连接（需确认具体医疗认证）；
• 航空航天：部分地面支持设备、卫星载荷的辅助线束（满足轻量化、高可靠要求）。

四、可靠性与性能指标

该产品通过多项可靠性测试，核心性能指标如下（典型值）：

• 接触电阻：<10mΩ（初始值），插拔500次后仍<20mΩ；
• 绝缘电阻：>1000MΩ（500V DC，1min测试）；
• 耐温范围：-40℃~+125℃（工业级宽温设计，适应极端环境）；
• 插拔寿命：≥500次（满足设备维护需求）；
• 耐振动/冲击：符合MIL-STD-202G标准（振动10-2000Hz，加速度10g；冲击100g，11ms）。

五、安装与端接注意事项

1. 压接工具要求：需使用Amphenol专用压接钳（如型号XXX，依线规匹配），确保压接区域压缩比为导线直径的70%-80%；
2. 导线准备：剥线长度精确控制在8-10mm，避免过短（接触不良）或过长（绝缘层进入压接区）；剥线时勿损伤导线芯线；
3. 插拔操作：对齐防呆标识后插拔，避免倾斜或强制插拔；禁止带电插拔（部分场景需断电）；
4. 环境防护：潮湿/腐蚀环境下，需配合AT系列密封组件（如防水胶圈、密封插头），提升防护等级至IP65及以上。

AT60-202-16141凭借压接工艺的高效性、材料的可靠性，成为工业与通信领域中高可靠连接的优选组件，适配多场景需求。
