1757242

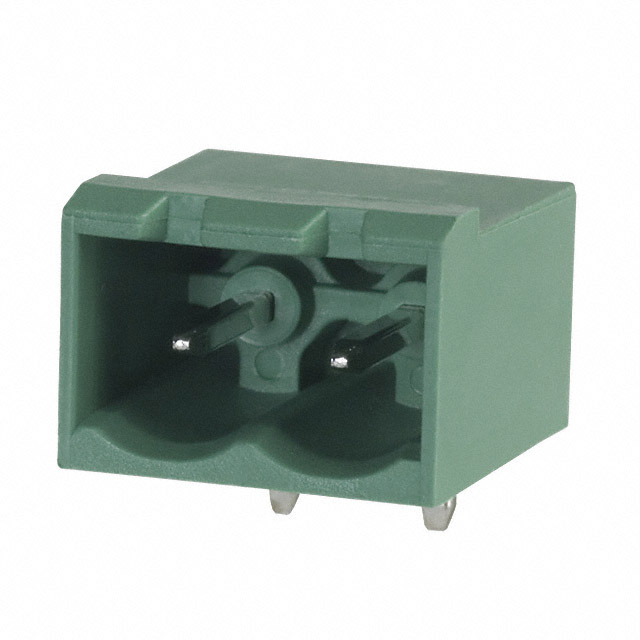

图片源于供应商或网络,实物可能存在差异,请以实物为准

1757242

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
Phoenix Contact

品牌:

Phoenix Contact

型号:

1757242

编号:

D4866476

包装:

散装

批号:

-

封装:

-

描述:

TERM BLOCK HDR 2POS 5.08MM

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：2 针位端子块 接头，公引脚，带罩（4 面） 0.200"（5.08mm） 90°，直角 通孔


产品参数

产品属性 属性值
侵入防护 -
制造商 Phoenix Contact
剥线长度 -
包装 散装
外壳材料 聚酰胺（PA），尼龙
安装类型 通孔
层级数 1
工作温度 -40°C
扭矩 - 螺钉 -
插线入口 -
材料可燃性等级 UL94 V-0
每级针位数 2
特性 -
电压 - IEC 400 V
电压 - UL 300 V
电流 - IEC 12A
电流 - UL 15 A
端接样式 焊接
类型 接头，公引脚，带罩（4 面）
系列 COMBICON MSTBA
线规或范围 - AWG -
线规或范围 - mm² -
绝缘高度 0.339"（8.61mm）
螺钉尺寸 -
触头尾长 0.138"（3.50mm）
触头材料 -
触头配接表面处理 锡
针位数 2
针座方向 90°，直角
间距 0.200"（5.08mm）
零件状态 在售
颜色 绿色

PDF描述：Header with side panels, plug-in direction parallel to the p.c.b. 头与侧面板，插入方向平行于印刷电路板

产品概述

产品概述：Phoenix Contact 1757242 接头

基本信息

Phoenix Contact的1757242是一个高效的插拔式接线端子，专为需要可靠电气连接的工业和商业应用而设计。此产品以其优质的构造和严格的质量标准，满足了各种电气连接需求，特别适合于需要频繁插拔连接的场景。

产品规格

  • 类型：接头
  • 针位数：2
  • 每级针位数：2
  • 层级数：1
  • 间距：0.200"（5.08mm）
  • 针座方向：90°（直角）
  • 端接样式：焊接
  • 安装类型：通孔
  • 电流 - IEC：12A
  • 电压 - IEC：400V
  • 电流 - UL：15A
  • 电压 - UL：300V
  • 颜色：绿色
  • 工作温度：-40°C至+100°C
  • 触头配接表面处理：锡

设计特性

1757242接头采用了直角设计，这种设计不仅节省了安装空间，还方便了PCB（印刷电路板）的布局。同时，0.200英寸（5.08mm）的针距确保了良好的连接稳定性和电流承载能力。在当前日益追求高密度布线的背景下，此设计尤为受欢迎。通过采用通孔安装方式，1757242接头能够轻松地集成到各类PCB上，适应性非常强。

电气性能

此接头在电气性能方面表现出色，满足IEC和UL的标准。根据不同的认证，最高电流可达12A（IEC标准）和15A（UL标准），而电压可达400V（IEC标准）和300V（UL标准）。这种高电压和高电流承载能力使其适用于要求严格的工业控制和自动化设备, 例如工厂自动化系统、电气驱动和机器人技术。

材料与环境适应性

1757242接头的外壳采用耐用的塑料材料制作，耐温范围广，能在-40°C到+100°C的环境下稳定工作。这使得该产品在极端环境或温度变化较大的场所中依然能够保持良好的性能。锡镀面处理能够提升触头的导电性和抗氧化能力，进一步增强了接头的可靠性和使用寿命。

应用场景

由于其卓越的设计和性能，1757242接头广泛应用于多个领域，包括：

  • 工业自动化：用于设备之间的连接，如传感器、执行器、控制器等。
  • 电机控制：在电动机驱动和控制系统中频繁插拔的连接。
  • 机器人及仓储自动化：在机器人系统及自动化仓储中，提供可靠的信号和电源连接。
  • 电气设备：在各种设备的电源供给和信号传输中使用。

结论

总体而言，Phoenix Contact的1757242接头是一款功能强大、设计精巧且适应性极强的电子连接器，适合多种工业和商业用途。兼具高电流和高电压的能力，使其成为现代电气工程中不可或缺的重要组成部分。无论在稳定性、耐用性还是在应用的灵活性上，该产品都是创建高效电气连接的理想选择。
