Phoenix Contact 1803316 插拔式接线端子产品概述
Phoenix Contact（菲尼克斯）1803316是一款针对工业控制领域优化的插拔式接线端子，以紧凑结构、可靠性能与便捷安装为核心优势，适配中小功率设备的信号/电源接线需求。以下从核心规格、性能参数、设计优势、应用场景及安装要点展开概述。
一、产品核心定位与基本规格

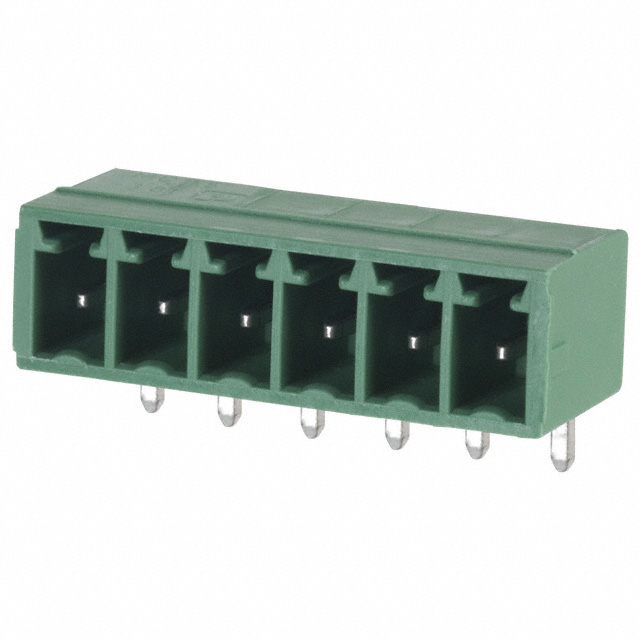

1803316为板端闭口插座，核心规格明确且适配工业场景需求：
- 接线方式：插拔式（需匹配菲尼克斯对应插头，如1803317系列，实现快速连接）；
- 结构布局：1排6Pin（1×6P），单排设计节省PCB板空间，避免多排接线混乱；
- 间距规格：3.81mm（公制标准间距，平衡接线密度与螺丝刀操作便利性）；
- 安装方式：弯针焊接（PCB侧面安装，无需占用垂直空间，适配小型化设备）；
- 外观标识：绿色外壳（便于安装时快速识别，符合工业设备颜色编码习惯）；
- 导线适配：兼容0.5-2.5mm²硬线/软线，覆盖多数工业常用导线规格。
二、关键性能参数解析
参数针对工业环境优化，核心指标满足稳定运行需求：
- 额定电流：8A/极（3.81mm间距下平衡散热与密度，适配传感器、小型执行器供电）；
- 额定电压：160V AC/DC（符合低压工业设备电压等级，绝缘性能可靠）；
- 接触性能：初始接触电阻≤10mΩ（磷青铜接触件+镀锡处理，无明显压降，信号传输稳定）；
- 插拔寿命：≥500次（菲尼克斯端子典型寿命，满足设备多次维护与模块更换需求）；
- 温湿度范围：-40℃~+120℃（宽温适配极端工业环境，如低温车间、高温设备舱）；
- 绝缘性能：≥1000MΩ（500V DC下），有效防止漏电与短路风险。
三、结构设计与应用优势
1803316的设计聚焦实用性与可靠性，核心优势突出：
- 闭口防护设计：插座端采用闭口结构，可有效防止手指误触带电部件，提升操作安全性，符合工业安全标准；
- 弯针安装灵活性：弯针设计允许端子在PCB板侧面焊接，无需占用垂直空间，适配PLC模块、小型变频器等紧凑设备；
- 3.81mm间距优势：相比2.54mm窄间距端子，3.81mm间距为螺丝刀操作提供充足空间，接线时不易短路，提升安装效率；
- 可靠接触性能：接触件采用磷青铜材质（部分型号镀锡），抗氧化、耐腐蚀，长期使用无接触不良问题；端子壳体采用耐高温PA66工程塑料，抗冲击、耐老化；
- 插拔便捷性：与菲尼克斯配套插头插拔顺畅，无需工具即可快速连接/断开，便于设备模块化组装与维护。
四、典型应用场景
1803316的性能与结构特点，使其广泛应用于以下工业领域：
- PLC与工业控制器：作为输入输出（I/O）模块的接线端子，连接传感器、继电器等外围设备；
- 传感器与执行器：适配温度传感器、接近开关、小型电机等的信号/电源接线；
- 小型电力设备：用于小型变频器、伺服驱动器、开关电源的输出接口；
- 工业通信设备：工业路由器、交换机的电源与信号接线端；
- 自动化生产线： conveyor线控制器、小型机械臂的控制接线。
五、安装与维护要点
为保证1803316的长期可靠运行，需注意以下要点：
- 安装前检查：确认端子PIN针无弯曲、外壳无破损，配套插头型号匹配；
- 焊接规范：弯针焊接温度控制在260℃以下，焊接时间≤5秒，避免过热损坏端子壳体与接触件；
- 接线操作：使用菲尼克斯专用螺丝刀（如SZES 0.6×3.5），接线扭矩控制在0.4-0.6Nm，确保导线连接牢固；
- 插拔注意：插拔时对齐端子与插头，轻压到位，避免强行拉扯导致PIN针变形；
- 定期维护：每6-12个月检查接线是否松动，接触件是否氧化（若氧化可使用专用清洁剂清洁），确保性能稳定。
综上，Phoenix Contact 1803316插拔式接线端子凭借可靠性能、灵活安装与便捷维护特性，是工业控制领域中小功率设备接线的高性价比选择，可有效提升设备的稳定性与生产效率。
