Phoenix Contact 1757307 插拔式接线端子产品概述
一、产品核心定位与基本参数

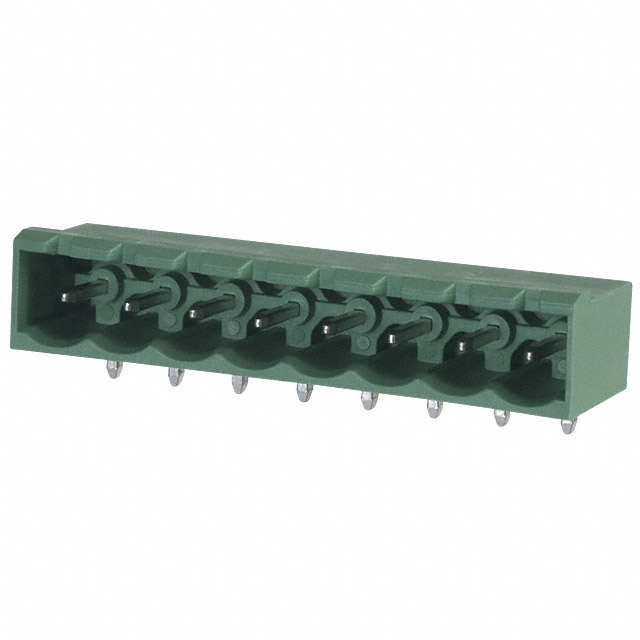

Phoenix Contact（菲尼克斯）1757307是一款工业级板端闭口插座，专为PCB板与外部电路的可靠连接设计，核心参数清晰明确：
- 连接器类型：板端/插座-闭口（防护型设计）
- 结构规格：1排×8PIN（1x8P），总PIN数8P
- 引脚间距：5.08mm（工业标准间距，适配常规布线）
- 安装方式：弯针弯插（节省PCB正面空间，适配紧凑布局）
- 外观特征：绿色壳体（耐温性强，易识别）
- 品牌：Phoenix Contact（菲尼克斯）
产品未标注封装细节，若需匹配自动化贴装或特殊安装需求，可参考菲尼克斯官方最新技术文档确认。
二、关键结构与工艺特点
闭口防护设计
采用闭口式端子结构，可有效阻挡手指或异物意外接触带电引脚，符合工业设备安全防护要求，降低短路风险，适配对防护性有要求的场景。
弯针安装适配
弯针设计使端子可垂直或侧装于PCB板，避免占用PCB正面大面积空间，适合PLC模块、小型变频器等设备的内部紧凑布局。
5.08mm标准间距
符合IEC 60947-7-1等工业标准，引脚间距均匀，布线清晰易维护，同时兼容同类间距的公端连接器，降低选型复杂度。
阻燃耐温材料
壳体采用PA66（聚酰胺66）材料，符合UL94 V-0阻燃等级，工作温度范围覆盖**-40℃至+120℃**，适应工业环境的高低温变化（如户外控制柜、高温车间）。
可靠插拔连接
内部采用弹性接触结构，插拔时接触力稳定，典型插拔寿命≥1000次，避免接触不良导致的信号/电力中断，适合需要频繁维护的设备。
三、典型应用场景
工业自动化控制
适配PLC可编程逻辑控制器、伺服驱动器、HMI人机界面等设备的板端连接，满足工业现场的信号传输与电力分配需求。
电力配电系统
用于低压配电柜、配电箱内的PCB板接线，实现电源分配与控制回路的可靠连接，适配配电设备的稳定运行要求。
通信设备领域
基站、交换机、路由器等通信设备的内部板间连接，适应机房的长期稳定运行环境（如温度、湿度波动）。
自动化设备集成
机器人、数控机床、包装机械等自动化设备的控制板接线，支持设备内部复杂电路的紧凑布局。
四、安装与使用注意事项
焊接规范
弯针焊接时，建议采用260℃以下焊接温度，单次焊接时间不超过3秒，避免高温损坏端子壳体或内部接触件。
匹配公端使用
需搭配菲尼克斯同系列匹配公端（如1757306等对应型号）使用，确保连接紧密可靠，避免因公端不匹配导致的接触不良。
插拔操作
插拔时需垂直于端子方向施力，避免倾斜或过度用力，防止引脚弯曲或壳体损坏。
环境适配
避免在强腐蚀性气体（如硫化氢、氯气）或高湿度（相对湿度>95%）环境中长期使用，若需特殊环境适配，需咨询菲尼克斯技术支持。
五、品牌与品质优势
Phoenix Contact作为全球工业连接领域的核心供应商，1757307延续了其工业级品质：
- 标准合规：通过CE、UL、VDE等国际认证，符合工业设备的安全与EMC（电磁兼容）要求；
- 可靠性验证：经过振动（10Hz~2000Hz）、冲击（15g）、温度循环等严苛环境测试，确保长期稳定运行；
- 批量一致性：采用自动化生产工艺，产品参数一致性高，适配批量设备生产的需求。
该产品为工业设备提供了可靠、安全的板端连接方案，是工业自动化、电力、通信等领域的常用选型。
