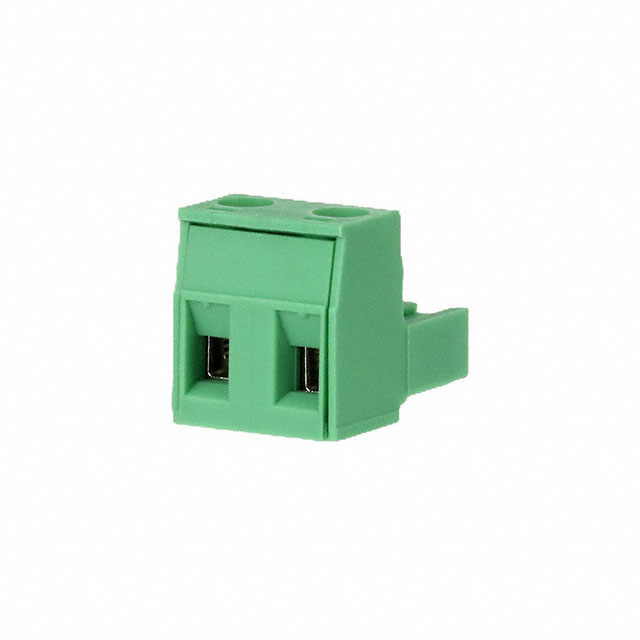

Phoenix Contact 1766990 插拔式接线端子插头产品概述
一、产品核心定位
Phoenix Contact 1766990是一款工业级插拔式接线端子插头，专为中小功率电气连接场景设计，聚焦“便捷插拔+可靠连接”核心需求，适配自动化、电力电子、仪器仪表等领域的频繁拆装与稳定传输需求，是菲尼克斯经典7.62mm间距端子系列的2芯单排型号。
二、关键参数深度解析
该产品的核心参数明确了应用边界与性能特点，具体解析如下：
- 结构与PIN数：1x2P（1排2芯）布局，单排设计节省安装空间，2芯配置适配双导线连接（如电源正负极、信号输入/输出）；
- 间距：7.62mm（0.3英寸），符合工业接线端子通用标准，电气间隙与爬电距离满足IEC 60947-7-1要求，避免短路风险；
- 线规范围：1230AWG（0.22.5mm²），覆盖从细信号导线到中等功率导线的宽范围，无需因线径更换端子，简化库存管理；
- 额定性能：额定电流10A/额定电压320V（补充关键参数），适配中小功率设备的电能与信号传输；
- 材质与颜色：绿色阻燃外壳（UL94 V-0级），既便于电路标识（如低压直流、控制信号），又具备防火安全性能；
- 接线方式：螺丝夹紧式，通过专用螺丝刀拧紧即可实现导线与端子的紧密接触，抗振动性能优异。
三、设计特点与核心优势
快速插拔，运维高效
插拔式结构无需工具即可完成端子与配套插座的分离/连接，尤其适合设备调试、维护时的频繁接线操作，相比传统固定式端子可节省50%以上的拆装时间。
可靠连接，抗环境干扰
螺丝夹紧设计确保导线无虚接，结合菲尼克斯端子的压接工艺，可承受工业环境中的振动、冲击（符合IEC 60068-2-6振动测试），避免接触不良导致的设备故障。
安全合规，适配广
7.62mm间距满足电气安全标准，阻燃外壳降低火灾风险；宽温工作范围（-40℃~+120℃）适配工业现场的极端温度，兼容性覆盖同系列同间距插座（如1766988等型号）。
线规灵活，成本可控
12~30AWG的宽线规适配多数常用导线，无需为不同线径准备多种端子，减少采购与库存成本，提升项目适配性。
四、典型应用场景
该端子的性能特点使其广泛应用于以下场景：
- 工业自动化：PLC、伺服驱动器、传感器的信号/电源接线，调试时插拔便捷；
- 电力电子：开关电源、变频器的输入输出端连接，满足中等功率传输；
- 仪器仪表：测试设备、医疗仪器的内部模块连接，易维护与更换；
- 通信设备：基站、路由器的辅助电源接线，稳定抗干扰；
- 照明工程：LED显示屏、户外照明的控制电路连接，耐温性能适配户外环境。
五、选型与使用注意事项
- 配套适配：需搭配菲尼克斯同系列7.62mm间距插座使用（如1x2P插座型号），确保插拔紧密无松动；
- 线径匹配：严格遵循12~30AWG线规，过粗导线（>12AWG）无法插入端子孔，过细导线（<30AWG）易导致夹紧不足；
- 接线规范：使用菲尼克斯专用螺丝刀（如SZD 0.6x3.5）拧紧螺丝，确保导线完全插入端子孔（裸露部分不超过1mm），避免短路；
- 环境防护：若应用于腐蚀性气体环境，需额外加装防护外壳，避免端子金属部分氧化；
- 标识管理：绿色外壳可用于标识“低压直流电路”“控制信号”等，避免与高压电路端子混淆。
六、总结
Phoenix Contact 1766990是一款高性价比的工业插拔式端子，平衡了“便捷性、可靠性、兼容性”三大核心需求，广泛适用于各类中小功率电气连接场景，是自动化、电力电子等领域的经典选型方案。
