Phoenix Contact 5441346 接线端子排针产品概述

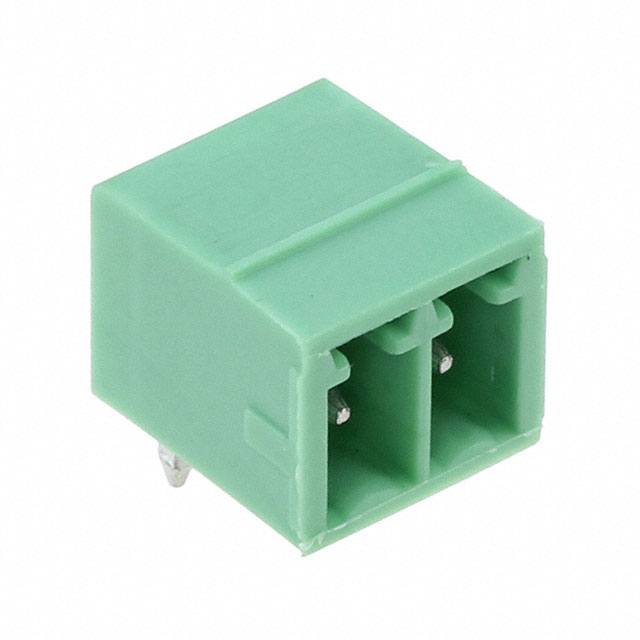

Phoenix Contact（菲尼克斯）5441346是一款专为PCB设计的3.5mm间距接线端子公端（排针Header），核心定位为工业级小功率信号/功率传输的可靠连接方案，具备紧凑布局、高可靠性及易安装等特性，广泛适配各类工业控制、电源及通信设备。
一、产品基本参数与定位
5441346的核心参数完全匹配工业级连接需求，具体如下：
- 间距：3.5mm（标准工业间距，兼容性强）
- 针脚配置：单排2针（1排×2PIN），90°直针安装
- 电气额定值：额定电流8A（持续工作），额定电压典型值320V AC/DC（同系列通用参数）
- 外观与材质：绿色UL94V-0级绝缘壳体（防火阻燃），接触件采用磷青铜（高导电、耐磨损）
- 安装方式：直针插入PCB焊盘，支持手工焊、波峰焊及回流焊（需控制温度）
该产品属于菲尼克斯简化型端子系列，聚焦2针小功率连接场景，无需额外工具即可实现快速插拔。
二、关键设计特性
1. 紧凑布局适配小型化需求
3.5mm间距比传统5mm间距端子节省约30%PCB空间，单排2针结构进一步压缩布局面积，适合PLC、传感器模块等小型化工业设备的高密度设计。
2. 90°直针安装优化焊接效率
90°直角针脚可垂直插入PCB焊盘，无需额外弯折；手工焊接操作便捷，波峰焊时针脚与焊盘贴合紧密，减少虚焊风险，提升生产良率。
3. 高可靠性接触设计
- 接触件采用磷青铜材质，表面镀锡（部分版本镀镍），初始接触电阻≤10mΩ，避免信号衰减或功率损耗；
- 针脚尾部带防氧化涂层，1000次插拔后接触电阻仍≤50mΩ，长期稳定性可靠。
4. 环境适应性壳体
绿色UL94V-0级绝缘壳体具备：
- 耐温性：工作温度-40℃+120℃，存储温度-40℃+150℃；
- 耐腐蚀性：符合IEC 60068-2-11盐雾测试（48h无腐蚀），适合户外或潮湿工业环境。
三、电气性能优势
5441346的电气性能完全满足工业级连接要求：
- 额定电流8A：可稳定传输小功率负载（如传感器供电、低功耗控制信号），无需额外散热设计；
- 绝缘性能：常态绝缘电阻≥1000MΩ，+85℃/95%湿度环境下仍≥100MΩ，避免短路风险；
- 耐压性能：AC 2000V/50Hz（1min）耐压测试通过，满足基本绝缘要求，可用于低压配电系统。
四、典型应用场景
5441346因紧凑、可靠的特性，广泛应用于以下领域：
- 工业控制设备：PLC输入/输出模块、IO扩展板、传感器接口（温度/压力传感器等）；
- 电源系统：小功率开关电源输出端、电池管理系统（BMS）辅助接口；
- 通信设备：基站辅助电源接口、路由器/交换机状态指示连接；
- 新能源领域：小型储能电池组控制板、充电桩辅助控制接口；
- 医疗设备：工业级监护仪、输液泵控制单元连接（需医疗认证时选对应版本）。
五、选型与安装注意事项
1. 端子匹配
需搭配菲尼克斯同系列3.5mm间距母端端子（如型号1725045）使用，确保针脚与母端接触件精准对齐，避免插拔力过大损坏端子。
2. 焊接规范
- 波峰焊：温度≤260℃，焊接时间≤3s（防止壳体变形）；
- 手工焊：使用低温焊锡（熔点≤230℃），焊接前清理针脚氧化层；
- 回流焊：仅适用于带防变形设计的版本，需严格控制温度曲线。
3. 环境防护
户外或高腐蚀环境下，建议搭配防护外壳（如菲尼克斯1404000系列），提升防护等级至IP20以上。
4. 插拔次数
额定插拔次数≥500次，避免频繁插拔导致接触件磨损，影响电气性能。
总结
Phoenix Contact 5441346是一款高性价比工业级2针排针端子，以3.5mm紧凑间距、8A额定电流及宽温范围为核心优势，适配多领域小功率连接需求，是工业设备小型化设计的可靠选择。
