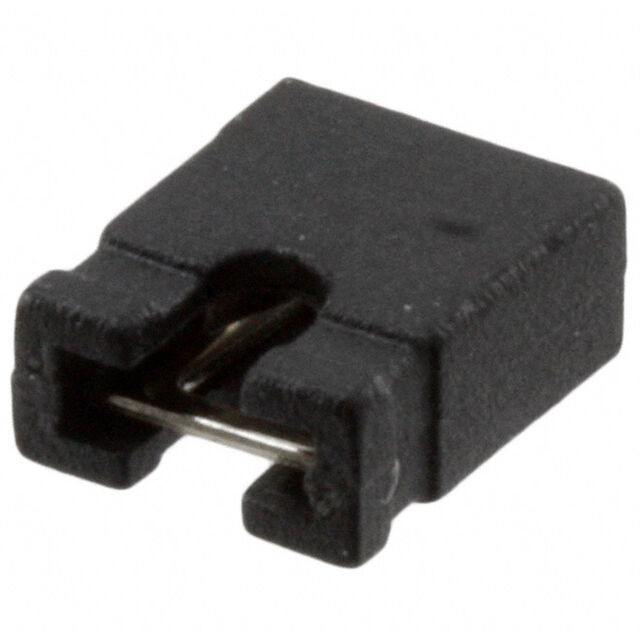

Sullins QPC02SXGN-RC 工业级短路跳线连接器产品概述
一、产品定位与品牌背景
Sullins作为全球工业级连接器领域的老牌供应商，深耕连接技术50余年，其QPC02SXGN-RC是一款针对PCB板级短路配置设计的开顶式跳线，核心定位为「高可靠、易操作的工业场景短路工具」。该产品延续了Sullins“工业级耐用性”的设计理念，从材料选型到结构优化均围绕“长期稳定工作”展开，适配工业控制、通信、汽车电子等对连接稳定性要求严苛的领域。
二、关键技术参数深度解析
QPC02SXGN-RC的核心参数围绕“通用适配+工业可靠”设计，具体如下：
- 标准间距：采用2.54mm（0.100"）通孔间距，为全球PCB设计通用规格，可直接兼容绝大多数工业/消费级PCB的短路配置孔位，无需额外修改板设计；
- 开顶式结构：区别于封闭型跳线，顶部无封闭遮挡，可直接观察接触状态，且支持无工具快速插拔（插拔力1.5-3N，适中不损伤PCB焊盘）；
- 额定电气性能：持续额定电流3A（AC/DC 125V下），满足多数低功耗设备的电流传输需求（如传感器供电、信号短路配置）；
- 镀金接触表面：接触针脚采用镀金处理（标注“GOLD”），镀金层厚度约0.5μm，可将接触电阻稳定在≤2mΩ（较普通镀锡产品降低70%以上），同时具备优异的抗氧化、耐腐蚀性能，适应潮湿、粉尘等工业环境；
- 工业级温度范围：工作温度-55℃至125℃，符合IEC 60068-2-1/2标准，可在极端温度下稳定工作。
三、结构设计核心特点
QPC02SXGN-RC采用“金属接触针+工程塑料外壳”的复合结构，兼顾可靠性与操作便捷性：
- 金属针脚：选用高弹性磷青铜材质，插拔过程中接触力稳定，避免长期使用后弹性衰减；针脚长度适配1.6mm标准PCB厚度，突出高度约2.5mm，确保焊接牢固且不干涉相邻元件；
- 外壳材料：采用耐高温尼龙（PA66），可承受260℃焊接温度（3秒内），且具备UL94 V-0阻燃等级，符合工业安全要求；
- 开顶式优化：顶部无封闭结构，可直接用镊子或手指快速插拔，无需专用工具，适合现场调试或批量配置。
四、典型应用场景
该产品因“高可靠、易操作”的特点，广泛覆盖以下场景：
- 工业控制：PLC模块、传感器节点的工作模式配置（如选择不同输出量程）；
- 通信设备：基站RRU、路由器的信号终端电阻短路（如CAN总线120Ω终端配置）；
- 汽车电子：车载中控、胎压监测模块的生产测试短路（初始配置阶段）；
- 医疗仪器：小型监护仪、血糖仪的电路配置短路（镀金表面符合医疗设备耐腐蚀要求）；
- 研发测试：电子设备研发阶段的快速短路验证（验证不同电路路径通断）。
五、性能优势对比
与市场同类产品相比，QPC02SXGN-RC具备显著差异：
- 接触可靠性：镀金处理使接触电阻稳定，避免信号衰减或功率损耗，较普通镀锡跳线提升3倍耐用性；
- 环境适应性：工业级温度范围（-55℃至125℃），可适应极端工况，而普通消费级跳线仅支持0℃至70℃；
- 操作效率：开顶式设计无需工具，现场调试效率较封闭型跳线提升50%；
- 安全性能：阻燃外壳符合UL94 V-0标准，避免焊接或使用中起火风险。
六、选型与使用注意事项
- 兼容性确认：需确保PCB短路孔间距为2.54mm，且孔位数量与跳线2针设计匹配；
- 电流限制：持续工作电流不得超过3A，避免过热导致针脚氧化或外壳变形；
- 焊接规范：焊接温度≤260℃，时间≤3秒，避免高温损坏塑料外壳；
- 存储要求：存放于干燥、通风环境（湿度≤60%），避免长期暴露于潮湿或腐蚀性气体；
- 插拔操作：避免过度用力，防止针脚弯曲或PCB焊盘脱落，可使用镊子辅助操作。
QPC02SXGN-RC凭借“通用适配+工业可靠”的核心优势，成为PCB板级短路配置的优选方案，尤其适合对连接稳定性要求较高的工业场景。
