SNT-100-RD-G 连接器产品概述
一、产品基础定位与品牌背景
SNT-100-RD-G是Samtec Inc.（美国全球知名电子互连解决方案供应商，深耕连接器领域超40年，产品覆盖工业、通信、消费电子等多领域）推出的SNT系列短路连接器，属于有源、散装供应的顶部开口母插口类型，专为电路短路连接、测试治具快速配置等场景设计，兼顾可靠性与操作便捷性。
二、核心技术参数详解
（一）机械尺寸与布局
- 针位配置：2位（1×2排针布局），适配标准2针脚公端连接器、测试探针等
- 间距规格：0.100英寸（2.54mm），符合行业通用2.54mm间距标准，兼容性强
- 安装高度：0.240英寸（6.10mm），紧凑设计可适配空间受限的电路板、治具结构
- 开口类型：顶部开口，无需额外工具即可快速插入/拔出公端，操作效率高
（二）电气性能参数
- 额定电流：4.3A/触头，单触头可稳定承载4.3安培电流，满足中小功率电路短路需求
- 触头表面处理：镀金（Gold），镀层厚度10.0微英寸（0.25微米）——镀金层可降低接触电阻（≤50mΩ）、提升抗盐雾/腐蚀能力，延长产品使用寿命（≥1000次插拔）
（三）材料与安全等级
- 外壳材料：聚对苯二甲酸丁二酯（PBT），机械强度高（抗冲击、耐温范围-40℃~120℃），适配工业级环境
- 阻燃等级：UL94 V-0级，符合严格阻燃标准，可有效降低电路故障引发的火灾风险

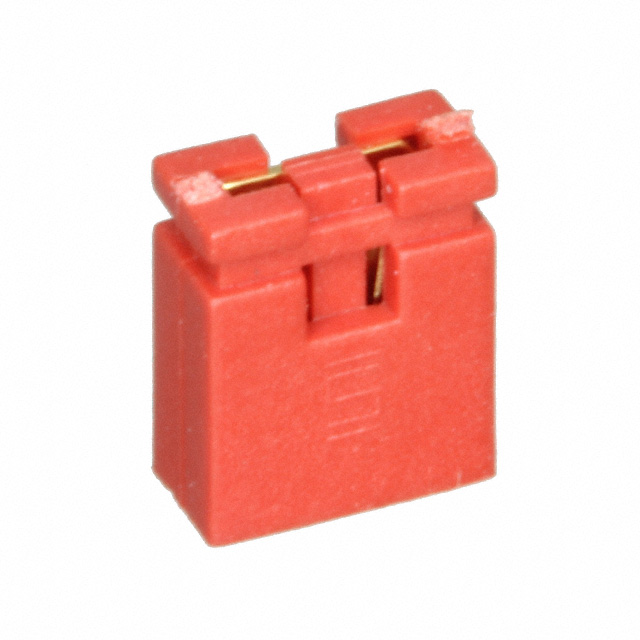

三、产品外观与标识
- 外壳颜色：红色（行业通用短路连接器标识色），便于在电路板/治具中快速识别，减少操作失误
- 品牌与型号标识：外壳表面印有Samtec品牌Logo与“SNT-100-RD-G”型号，确保产品溯源与真伪辨别
四、典型应用场景
SNT-100-RD-G的设计特性使其适用于以下场景：
- 测试治具与工装：PCB功能测试、芯片验证、传感器校准等场景中，快速实现电路短路或信号连接
- 原型开发阶段：产品研发原型中，临时配置短路路径，验证电路逻辑、功耗或接口功能
- 工业控制设备：工业PLC、传感器接口、电机驱动器等中小功率电路的短路连接需求
- 通信设备原型：5G模块、射频电路原型开发中，实现临时短路测试（如天线接口短路保护）
五、产品优势总结
- 高兼容性：2.54mm标准间距+1×2布局，适配90%以上通用连接器、测试针
- 可靠性能：镀金触头+V-0阻燃外壳，兼顾电气稳定性与安全防护
- 操作便捷：顶部开口设计+散装包装，支持按需取用，无需额外工具插拔
- 紧凑适配：6.10mm安装高度，可嵌入薄型电路板或小型治具，节省空间
该产品作为Samtec SNT系列的核心成员，以“低成本、高可靠、易操作”为核心优势，成为研发、小批量生产场景中短路连接的优选方案。
