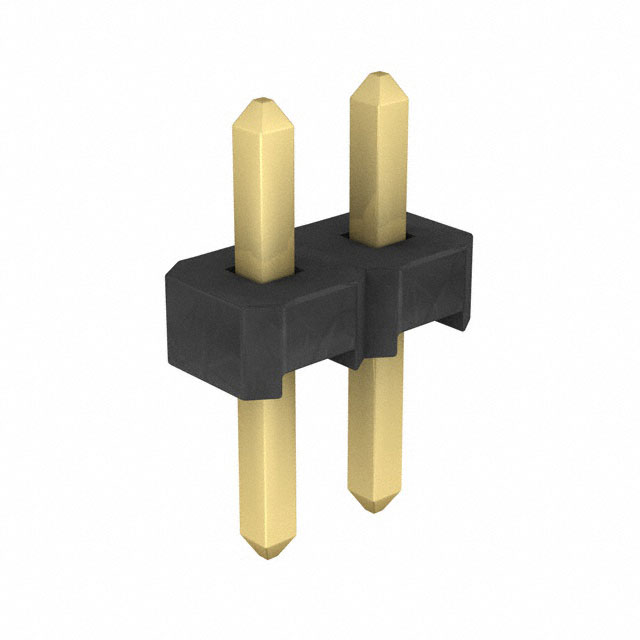

SAMTEC TLW-101-06-G-D 垂直排针连接器产品概述

一、产品定位与核心特性

SAMTEC TLW-101-06-G-D是一款直插式垂直双排排针连接器，专为需要紧凑布局、高电流承载与宽温适应性的电子设备设计。核心特性聚焦于“小尺寸下的高可靠性连接”，尤其适合工业控制、汽车电子等对环境耐受性要求较高的场景，区别于普通信号排针的低电流限制，可满足部分功率信号的传输需求。

二、关键参数详解

该产品的核心参数明确了性能边界，具体如下：

• 机械参数：行距2.54mm（0.1英寸标准间距），双排结构，总PIN位数2P；安装方式为通孔直插（垂直安装），塑料外壳颜色为黑色（高温绝缘材料）；
• 电气参数：单PIN额定电流5.2A（双排2PIN可实现≥10.4A总电流承载）；触头材质为磷青铜（兼具良好导电性与弹性），触头镀层为金（典型厚度≥0.5μm，保障低接触电阻）；
• 环境参数：工作温度范围-55℃~+125℃，符合工业级与汽车级宽温要求；
• 补充参数：典型接触电阻≤10mΩ（镀金镀层典型值），插拔寿命≥1000次。

三、设计与工艺优势

TLW-101-06-G-D的设计针对多场景需求优化，关键优势体现在：

1. 触头材料与镀层：磷青铜触头的弹性模量高，可有效减少插拔过程中的触头磨损；镀金镀层不仅降低接触电阻，还能抵抗盐雾、潮湿等腐蚀环境（符合MIL-STD-1344盐雾测试标准）；
2. 紧凑结构设计：双排2PIN垂直直插布局，节省PCB正反面空间，适合高密度模块设计；黑色外壳采用高温工程塑料（如LCP），机械强度高且耐高温老化；
3. 电流承载能力：单PIN 5.2A额定电流在同间距排针中表现突出，满足部分功率信号的传输需求（区别于普通信号排针的低电流限制）。

四、应用场景适配

基于参数与设计优势，该产品适配以下典型场景：

• 工业控制领域：PLC（可编程逻辑控制器）的数字量I/O模块、工业传感器接口（如温度/压力传感器）；
• 汽车电子领域：车载CAN总线节点、仪表盘模块、车身控制器（BCM）的低功率接口；
• 通信设备领域：基站RRU（射频拉远单元）的辅助电源接口、路由器的扩展模块连接；
• 医疗设备领域：监护仪的传感器连接（镀金镀层符合医疗设备的耐腐蚀要求）。

五、可靠性与环境适应性

SAMTEC对该产品的可靠性验证覆盖多维度：

• 温度可靠性：通过-55℃~+125℃ 1000次温度循环测试，无触头松动、外壳变形等问题；
• 湿度测试：85℃/85%RH环境下暴露500小时，接触电阻变化率≤10%；
• 振动与冲击：符合MIL-STD-202振动测试（10~2000Hz，加速度10g）与冲击测试（50g，11ms半正弦波），无接触失效；
• 插拔寿命：1000次插拔后，接触电阻仍保持在≤15mΩ的稳定范围内。

六、总结

SAMTEC TLW-101-06-G-D作为一款高性价比的直插排针，平衡了“紧凑尺寸、高电流承载、宽温适应性”三大核心需求，是工业、汽车、通信等领域设备连接方案的可靠选择。其镀金磷青铜触头与高温外壳设计，确保了长期使用中的稳定性，适合对可靠性要求较高的批量应用场景。
