TE Connectivity 1-316081-2 产品概述
一、产品概况

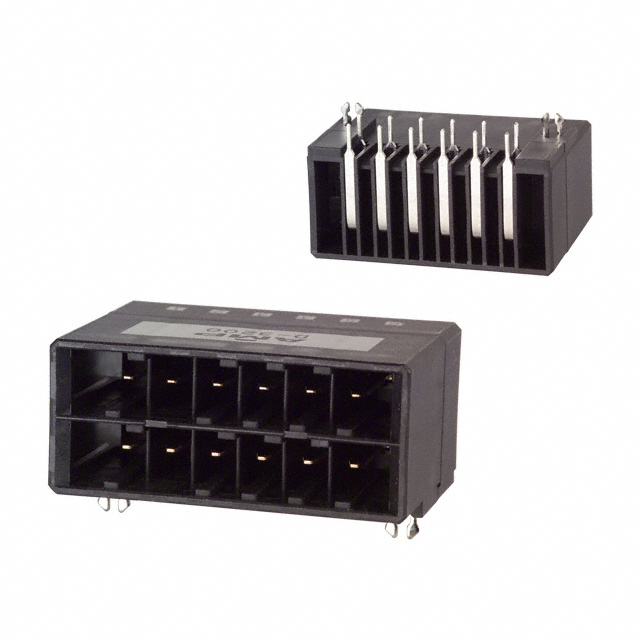

TE Connectivity 型号 1-316081-2 为一款 12 接针的弯插（右角）双排板对线连接头，常用于板对线或板对板跳线接口。该连接器采用 2x6 排布，间距（针距）为 5.08mm，每排 6 针、总针数 12P，排间距 7.62mm，颜色为黑色。其结构与规格适用于需要较大间距、便于手工焊接或波峰焊的通用工业与电源类应用场景。
二、主要电气与机械参数
- 额定电流：8 A（在合适接触面积和环境条件下可稳定传输中等电流）
- 触头材质：铜合金，保证良好的导电性与机械弹性
- 触头镀层：锡镀层，易于焊接，抗氧化，成本与可焊性平衡良好
- 工作温度范围：-55 ℃ ~ +105 ℃，适应大多数工业级环境
- 阻燃等级：UL94V-0 塑壳材料，满足较高的防燃安全要求
- 插针结构：2 x 6P 弯插安装方式（右角/弯脚设计），便于在 PCB 边缘或空间受限位置布置
三、材料与可靠性特点
触头采用铜合金并经锡镀处理，兼顾导电性与可焊性。锡镀层在常规焊接工艺（波峰焊、手工焊接）下具有良好的润湿性和抗氧化能力。塑料部件达到 UL94V-0 等级，能在短路或温度异常时减少火焰蔓延风险。额定温度范围和材料选择使该连接器在典型工控、通信与电源配线板中具有良好的长期可靠性。
四、典型应用场景
- 工业控制柜、PLC 接口的信号与电源分配
- 仪器仪表、测试设备的可拆卸线缆连接
- 电源模块输出/输入连接和较低电流的电源总线
- 多层 PCB 边缘处的直角连接需求（便于布线与空间管理）
在需要中等电流（接近 8 A）且要求可靠机械固定的场合，1-316081-2 为常见的经济实用选择。
五、安装与焊接注意事项
- 弯插（右角）式的插针形式适合板边布置，焊接时注意保持连接器位置的垂直与平整，避免因热应力导致的塑件变形。
- 推荐使用与 TE 数据手册一致的 PCB 孔径与焊盘尺寸以保证焊点强度和插针定位精度（具体孔径和焊盘应以原厂推荐值为准）。
- 虽然触头为锡镀层，但在高温回流工艺中仍需关注组件的最大温度与时间曲线；若采用波峰焊，请确认塑料件对波峰温度的耐受能力并采取适当的夹持与防护措施。
- 装配时注意插入力与拔出力，避免超过可接受的机械负荷以延长连接寿命。
六、选型建议与配套事项
- 在选型时确认实际电流、接触循环次数及环境条件（振动、湿度、腐蚀性气氛等），以判断 8 A 额定是否满足长期运行需求。
- 对于需锁定或防错位的连接方案，可考虑配合对应的壳体、卡扣或导向件；若需要板对线的屏蔽或防尘功能，应选用相应的外壳或密封措施。
- 采购时核对封装方向（弯插朝向）、针长、镀层与包装形式（带卷带、散装或托盘）以避免装配不匹配。
- 如需更高耐腐蚀性或更长寿命（更多插拔次数），可考虑金属镀层（如镀镍/镀金）或更高等级的触头材料，但需权衡成本。
七、总结
TE Connectivity 1-316081-2 是一款面向通用工业与电源布线的 2x6、5.08mm 间距弯插连接头，具有良好的电流承载能力（8A）、可焊性（锡镀触头）与阻燃安全等级（UL94V-0）。其结构适合 PCB 边缘布局的右角安装，适用于需要稳固机械连接且空间规划清晰的应用。最终选型与安装细节建议参考 TE Connectivity 官方数据手册与 PCB 布局指南，以确保长期可靠运行。
