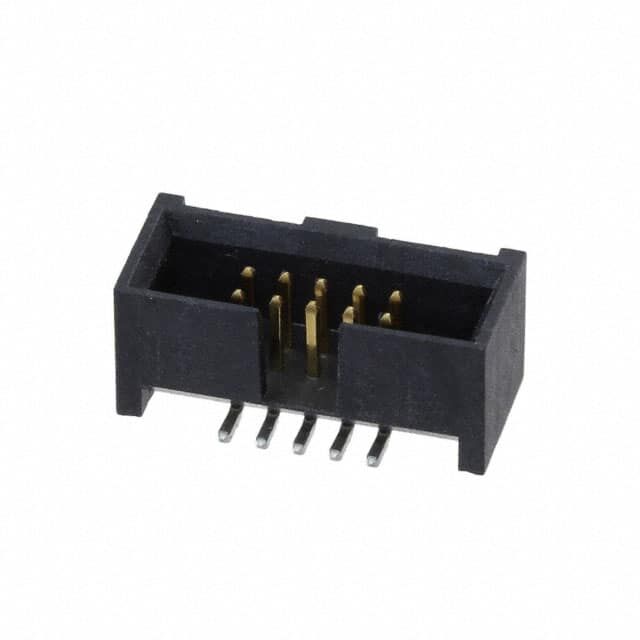

SHF-105-01-L-D-SM 产品概述

一、产品基本身份

SHF-105-01-L-D-SM是Samtec Inc.（申泰） 推出的SHF系列核心产品，属于板到电缆/导线接头，采用表面贴装型（SMD）封装，以管件包装交付，为有源电子连接器。产品定位是高密度、高可靠的信号/电源传输接口，适配对空间紧凑性和环境适应性要求严格的电子设备。

二、核心技术参数

该产品的关键参数直接定义了应用边界，核心信息如下：

1. 尺寸与布局：
   • 配接间距：1.27mm（0.050英寸），双排设计；
   • 针位数：10位（所有针脚均加载），排距1.27mm；
   • 结构尺寸：绝缘高度5.33mm（0.210英寸），接触长度3.05mm（0.120英寸）。
2. 电气性能：
   • 额定电流：3A（满足中小功率信号/电源传输）；
   • 工作温度：-55℃ ~ 125℃（覆盖工业级宽温场景）；
   • 触头特性：磷青铜材质（高弹性、抗疲劳），配接端镀金10.0µin（0.25µm）（低接触电阻、耐腐蚀），引脚端镀锡（易焊接）。
3. 结构与安全：
   • 护罩：4墙全遮蔽（EMI/RFI电磁干扰防护）；
   • 紧固方式：推挽式（连接自锁、插拔便捷）；
   • 特性：带键槽设计（防止配接错向）；
   • 绝缘材料：液晶聚合物（LCP），可燃性等级UL94 V-0（阻燃自熄），绝缘颜色黑色（抗污、耐老化）。

三、结构设计特点

产品设计围绕「可靠连接+紧凑空间+环境适配」三大核心：

1. 全遮蔽抗干扰：4墙金属护罩可有效抑制电磁辐射与干扰，适合通信、工业控制等对信号纯度要求高的场景；
2. 推挽式自锁连接：无需工具即可完成插拔，连接后自动锁定，避免振动环境（如工业现场、车载）下松脱；
3. 键槽防错配：独特键槽结构可防止与非匹配连接器对接，降低现场误操作风险；
4. SMD自动化适配：表面贴装设计兼容自动化贴装生产线，提升批量生产效率；
5. LCP耐高温绝缘：LCP材料长期耐受125℃高温，耐化学腐蚀，符合工业级环境要求。

四、典型应用场景

基于参数与设计优势，该产品广泛覆盖以下领域：

1. 工业控制：PLC（可编程逻辑控制器）接口、传感器模块、伺服驱动器的信号/电源连接；
2. 通信设备：小型基站、路由器、交换机的高密度接口（1.27mm间距节省PCB空间）；
3. 医疗设备：便携式监护仪、输液泵等小型医疗器械的内部连接（宽温+阻燃符合医疗安全规范）；
4. 消费电子：高端笔记本电脑、无人机的内部信号传输（紧凑设计适配小尺寸设备）。

五、性能优势总结

相比同类产品，SHF-105-01-L-D-SM的核心竞争力体现在：

1. 宽温可靠性：-55℃至125℃的工作范围，可覆盖极端环境（如沙漠、严寒地区的工业设备）；
2. 抗干扰能力：全遮蔽护罩+镀金触头，保证信号传输低损耗、低噪声；
3. 安装维护便捷：SMD贴装+推挽式插拔，降低生产与售后成本；
4. 安全合规：UL94 V-0阻燃，适配对安全要求严格的工业、医疗场景。

六、使用注意事项

为确保产品性能稳定，使用时需注意：

1. 焊接规范：SMD焊接需遵循Samtec官方回流焊温度曲线（避免过温损坏LCP绝缘）；
2. 配接匹配：仅可与Samtec SHF系列母座配接（如SHF母座），确保尺寸与键槽一致；
3. 环境防护：避免长期接触硫化物等腐蚀性气体，存储于干燥、常温环境；
4. 插拔寿命：推挽式连接器额定插拔寿命约数千次，避免过度插拔导致触头磨损。

该产品凭借高密度、高可靠的特性，成为工业、通信等领域小型化设备的优选接口方案。
